Double Row Angular Contact Ball Bearings: Design, Applications and Selection Guide

Forståelse Dobbel rad vinkelkontakt kulelager og deres unike fordeler

Dobbel rad vinkelkontakt Ball -lagre representerer en spesialisert kategori av lagre designet for å håndtere kombinerte belastninger mens de tilbyr høy presisjon og stivhet. I motsetning til deres enkeltrekke -kolleger, har disse lagrene to rader med baller med kontaktvinkler som vanligvis varierer mellom 25 ° og 40 °, noe som gjør at de kan opprettholde betydelige aksiale belastninger i begge retninger sammen med betydelige radiale belastninger.

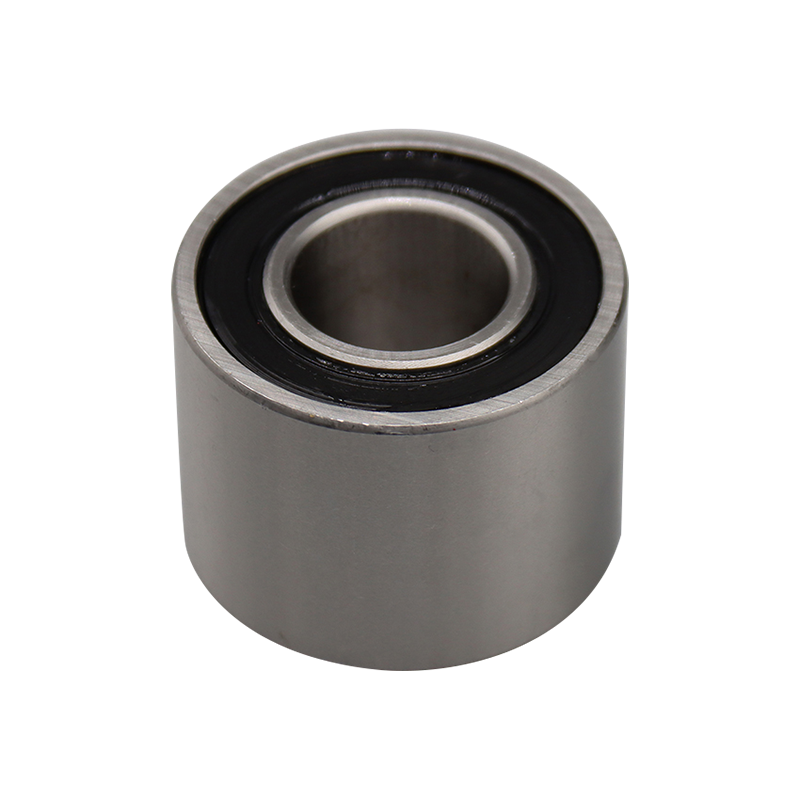

3000A-2RS-serie Double Row Angular Contact Ball Bearings

Viktige strukturelle funksjoner

Arkitekturen til dobbel rad vinkelkontakt kulelager Inkluderer flere særegne elementer som bidrar til deres overlegne ytelse:

• To rader med presisjonsmasse baller arrangert i en back-to-back eller ansikt til ansikt-konfigurasjon
• Vanligvis produsert med en indre og ytre ringdesign for forbedret stabilitet
• Optimaliserte kontaktvinkler som varierer mellom 25 ° til 40 ° avhengig av applikasjonskrav
• Robust burdesign (typisk messing, stål eller polymer) for å opprettholde riktig kuleavstand
• Forhåndsbelastede konfigurasjoner tilgjengelig for applikasjoner som krever minimal avbøyning

Ytelsesegenskaper

Når du sammenligner dobbel rad vinkelkontakt kulelager For andre bæretyper blir flere ytelsesfordeler tydelige:

Hvordan velge dobbel rad vinkelkontakt kulelager for spesifikke applikasjoner

Velge passende dobbel rad vinkelkontakt kulelager Krever nøye vurdering av flere operasjonelle parametere og miljøfaktorer. Utvelgelsesprosessen skal utgjøre både umiddelbare ytelseskrav og langsiktige pålitelighetshensyn.

Lastanalyse og valg av lager

Riktig lagervalg begynner med en grundig analyse av de påførte belastningene:

• Bestem størrelsen og retningen på radielle belastninger
• Beregn aksiale belastningskomponenter i begge retninger
• Vurder dynamiske belastningsvariasjoner og sjokkbelastninger
• Evaluere kombinerte lastescenarier
• Redegjør for ethvert øyeblikk belastninger som kan være til stede

Hastighetshensyn

Det operasjonelle hastighetsområdet påvirker utvalg av bærende valg:

• Referere til produsentens begrensende hastighetsvurderinger
• Vurder smørekrav i forskjellige hastigheter
• Evaluere varmeproduksjon og spredningsegenskaper
• Regn for sentrifugale krefter i høye rotasjonshastigheter

Dobbel rad vinkelkontakt ballbærende installasjon Beste praksis

Riktig installasjonsteknikker er avgjørende for å maksimere ytelsen og levetiden til dobbel rad vinkelkontakt kulelager . Feil installasjon kan føre til for tidlig svikt, økt støy og redusert nøyaktighet.

Forberedelse før installasjon

Før du begynner installasjonsprosessen, bør flere forberedende trinn fullføres:

• Kontroller peiling og boligdimensjoner og toleranser
• Rengjør alle komponenter grundig
• Forbered passende verktøy og utstyr
• Sikre riktige arbeidsmiljøforhold
• Har riktig smøring tilgjengelig

Monteringsprosedyrer

Den faktiske monteringsprosessen krever nøye oppmerksomhet på detaljer:

• Bruk riktig presseverktøy som fordeler kraft jevnt
• Bruk bare kraft på ringen som blir montert (aldri gjennom baller)
• Opprettholde presis justering under installasjonen
• Monitor interferens passer nøye
• Kontroller rotasjons glatthet etter installasjon

Dobbel rad vinkelkontakt kulelager smøring Metoder og hensyn

Effektiv smøring er avgjørende for optimal ytelse og levetid for dobbel rad vinkelkontakt kulelager . Smøresystemet må redusere friksjonen, spre varme, beskytte mot korrosjon og potensielt forsegle mot forurensninger.

Kriterier av smøremiddelvalg

Å velge riktig smøremiddel innebærer å evaluere flere faktorer:

• Operasjonstemperaturområde
• Hastighetsforhold (DN -verdi)
• Lastegenskaper
• Miljøforhold
• Krav til ombygging

Sammenligning av smøremetoder

Feilsøking vanlig dobbel rad vinkelkontakt kulelagerproblemer

Selv med riktig valg og installasjon, dobbel rad vinkelkontakt kulelager kan oppleve forskjellige operasjonelle problemer. Å gjenkjenne symptomer og identifisere årsaker er avgjørende for effektiv problemløsning.

Vanlige feilmodus og symptomer

Typiske lagerproblemer manifesterer seg gjennom forskjellige observerbare symptomer:

• Unormal støy (sliping, klikking eller rumling lyder)
• Økte vibrasjonsnivåer
• Forhøyede driftstemperaturer
• Redusert rotasjonsnøyaktighet
• Synlig slitasje eller skade ved inspeksjon

Diagnostisk tilnærming

En systematisk tilnærming til feilsøking gir de beste resultatene:

• Dokumentere driftsforhold når symptomene vises
• Analyser smøretilstand og mengde
• Sjekk for riktig montering og justering
• Evaluere belastningsbetingelser mot bærespesifikasjoner
• Vurder miljøfaktorer (forurensning, fuktighet, etc.)

Avanserte applikasjoner av dobbel rad vinkelkontakt kulelager i moderne maskiner

De unike egenskapene til dobbel rad vinkelkontakt kulelager Gjør dem uunnværlige i forskjellige krevende applikasjoner der presisjon, stivhet og belastningskapasitet er kritiske.

Høypresisjonsmaskinverktøy Spindler

I maskinverktøyapplikasjoner gir disse lagrene:

• Eksepsjonell rotasjonsnøyaktighet for presisjonsmaskinering
• Stivhet for å motstå kuttekrefter
• Termisk stabilitet for jevn ytelse
• Lang levetid under krevende forhold

Robotikk og automatiseringssystemer

Moderne robotsystemer drar nytte av disse lagrene gjennom:

• Kompakt designsparende plass i artikulerte skjøter
• Samtidig håndtering av radielle og aksiale belastninger
• Glatte bevegelseskarakteristikker
• Høy stivhet for posisjonsnøyaktighet
