Nålruller: Design og applikasjoner

Nålrulle lagre er en spesialisert type rullelager kjent for sin høye belastningskapasitet i en kompakt design. De bruker lange, tynne sylindriske ruller (nåler) med et høyt forhold mellom lengde til diameter, noe som gjør dem ideelle for applikasjoner med begrenset radial plass. Denne artikkelen undersøker bruken av nållagre og viktige aspekter ved nålebærende design, inkludert ytelses sammenligning med andre lagertyper.

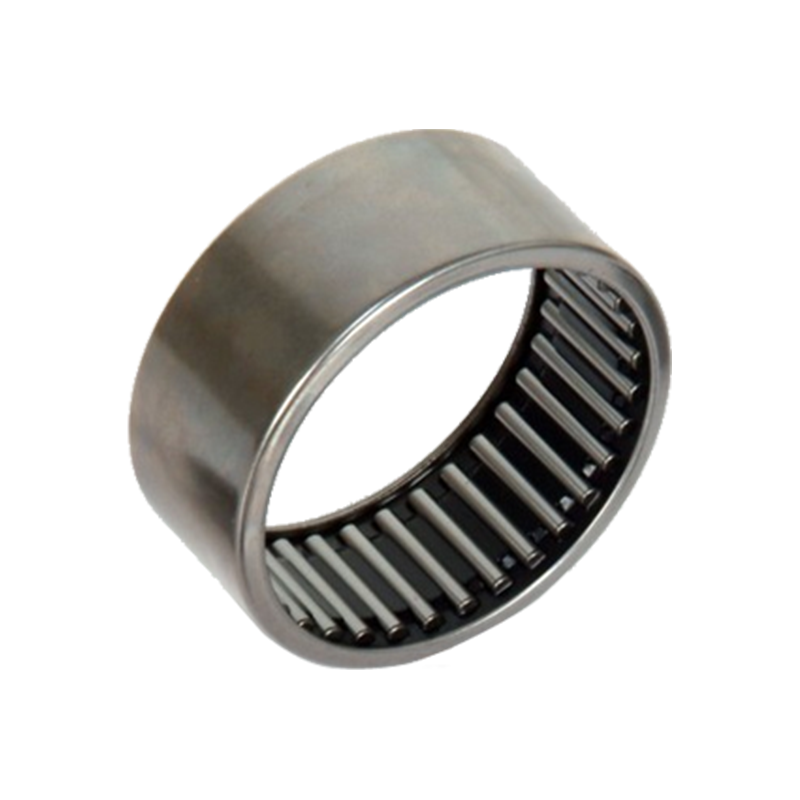

BK -serien nål rullelager

Nålbærende bruk

Nålruller er mye brukt i bransjer der rombegrensninger og krav med høy belastning er kritiske. Noen vanlige applikasjoner inkluderer:

Biloverføringer: Brukes i girkasser, koblingsenheter og differensialsystemer på grunn av deres evne til å håndtere høye radielle belastninger i trange rom.

Aerospace & Defense: Ansatt i flymotorer, landingsutstyr og rotorsystemer for deres holdbarhet og lette egenskaper.

Industrielle maskiner: Funnet i utskriftspresser, tekstilmaskiner og robotikk der presisjon og kompakthet er essensielle.

Medisinsk utstyr: Brukes i avbildningsenheter og kirurgiske verktøy på grunn av deres glatte drift og pålitelighet.

Prestasjonssammenligning: Nållagre vs. kulelager

Nållager overgår kulelager i belastningskapasitet og romeffektivitet, men er mindre egnet for høyhastighetsapplikasjoner.

Nålbærende design

Utformingen av nålrullelager fokuserer på å maksimere belastningskapasiteten mens du minimerer plass. Viktige designhensyn inkluderer:

1. Rollergeometri
Nålruller har en lengde 3-10 ganger diameteren, noe som tillater høyere belastningsfordeling.
Presisjonsliping sikrer ensartet kontakt med Raceways, og reduserer stresskonsentrasjoner.

2. CAGE- og Raceway -konfigurasjoner
Tegnet kopp nålelager: har en tynn ytre ring, ideell for lette applikasjoner.
Maskinerte ring nållagre: Ha faste indre/ytre ringer for kraftig bruk.

Cage vs. full komplement:
Burdesign reduserer friksjonen og tillater høyere hastigheter.
Design med full komplement (ingen bur) maksimerer belastningskapasiteten, men begrenser hastigheten.

3. Materiell valg
Standard: Chrome Steel (SAE 52100) for generelle applikasjoner.
Høyt ytelse: keramisk eller rustfritt stål for etsende eller ekstreme temperaturmiljøer.

4. Smøring og forsegling
Fett- eller oljesmøring er kritisk for å redusere slitasje.
Integrerte seler eller skjold forhindrer forurensning i tøffe miljøer.
