Den spenstige arbeidshesten: Et omfattende blikk på sfæriske rullelager

2025-06-26

Skyv sfæriske rullelager er ingeniørområder designet for å håndtere enorme aksiale belastninger mens du imøtekommer feiljustering. Deres unike design og robuste konstruksjon gjør dem uunnværlige komponenter i et bredt spekter av tunge industrielle applikasjoner. Denne artikkelen går inn i vanskeligheter med disse lagrene, og utforsker deres design, fordeler, applikasjoner, vedlikehold og hvordan de sammenligner med andre peilingstyper.

1. Skyv sfærisk rullelager Design og konstruksjon

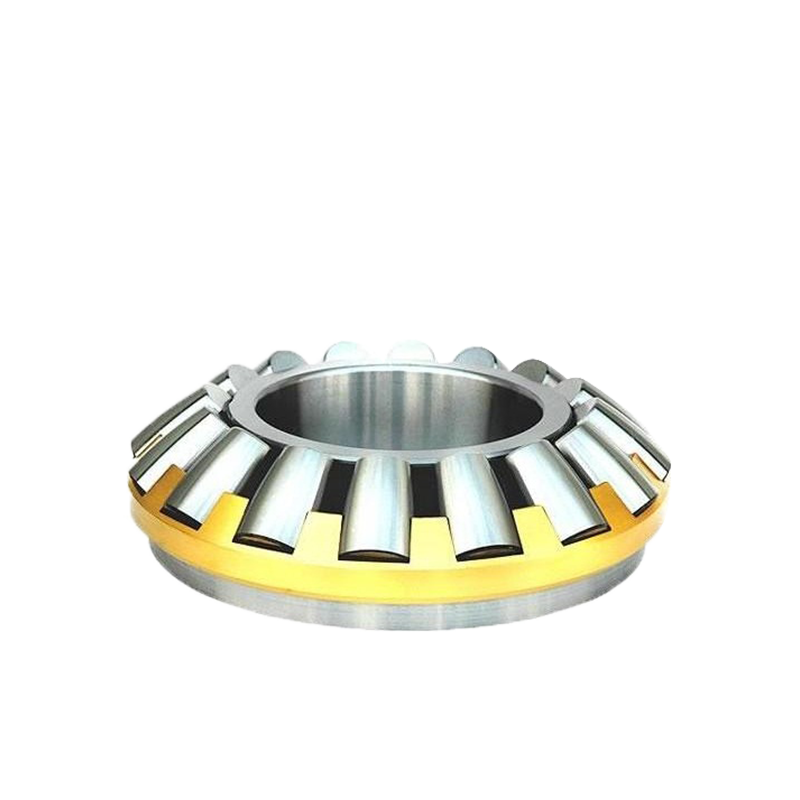

Trykk på sfæriske rullelager kjennetegnes av deres asymmetriske sfæriske ruller, som styres av en løpsbane på skaftskipen og en sfærisk løpsbane på boligskimen. Dette gir mulighet for både aksial belastningskapasitet og evnen til å kompensere for kantete feiljustering mellom skaftet og huset. Nøkkelkomponenter inkluderer:

Skaftskive (indre ring): Monteringer på skaftet og har en løpsbane for rullene.
Boligskive (ytre ring): sitter i huset og har en sfærisk løpsbane som samsvarer med rullenes sfæriske form.
Sfæriske ruller: tønneformede ruller som er selvjusterende og designet for å fordele belastninger jevnt.
Bur: Guider og skiller rullene, sikrer riktig avstand og forhindrer skjevhet.
Beholder krage/skulder: Ofte til stede på en av skivene for å forhindre at rullene slipper unna.

Designet inneholder typisk et stort antall ruller, og bidrar til deres høye lastbærende kapasitet. Den selvjusterende evnen er avgjørende i applikasjoner der skaftavbøyning eller monteringsfeil er uunngåelige.

2. Fordeler med Skyv sfæriske rullelager

Den unike konstruksjonen av sfæriske rullelager gir flere betydelige fordeler:

Høy aksial belastningskapasitet: De er spesielt designet for å bære veldig tunge aksiale (skyv) belastninger, noe som gjør dem ideelle for applikasjoner med betydelige skyvekrefter.
Selvjusterende evne: Den sfæriske utformingen gjør at lageret kan kompensere for statisk og dynamisk feiljustering mellom skaftet og huset, noe som reduserer belastningen på lageret og de omkringliggende komponentene. Dette kan imøtekomme skaftavbøyninger eller unøyaktigheter ved montering.
Robusthet og holdbarhet: Bygget for krevende miljøer, de tilbyr utmerket motstand mot sjokkbelastninger og vibrasjoner, noe som fører til en lang levetid.
Lav friksjon: Til tross for deres høye belastningskapasitet, resulterer deres optimaliserte interne geometri i relativt lav friksjon, noe som fører til effektiv drift og redusert varmeproduksjon.
Plasser til radielle belastninger (begrenset): Selv om de først og fremst er designet for aksiale belastninger, kan de også håndtere noen radielle belastninger, selv om deres primære styrke ligger i skyvekraftsapplikasjoner.

3. Anvendelser av skyvelager for skyvekraft

På grunn av deres robuste natur og høye lastbærende kapasitet, finnes skyvede rullelager i et mangfoldig utvalg av tunge næringer:

Pumper: I sentrifugalpumper administrerer de den aksiale skyvekraften som genereres av løpehjulet.
Girkasser: Spesielt i industrielle girkasser der betydelige aksiale krefter er til stede.
Propellaksler: I marine applikasjoner støtter de skyvekraften fra skipets propeller.
Ekstruderere: Brukes i plast- og metallekstruderingsmaskiner for å håndtere høye aksiale krefter.
Gruveutstyr: I knusere, slipemøller og andre tunge maskiner utsatt for ekstreme belastninger.
Papirmaskiner: Støttende ruller og sylindere i papirproduksjonsprosessen.
Vindmøller: Funnet i hovedakselen for å imøtekomme skyvbelastninger fra rotoren.
Stålfabrikker: I rullende fabrikker og annet tungt utstyr.

4. Trykk sfærisk rullelager kontra konisk rullelager

Mens begge sfæriske rullelager og koniske rullelager er designet for å håndtere aksiale belastninger, har de tydelige egenskaper:

Trekk Skyv sfærisk rullelager Avsmalnet rullelager
Primærbelastning Primært designet for veldig høy aksial (skyv) belastninger. Kan håndtere begrensede radielle belastninger. Utmerket for kombinert radiell og aksial belastning. Aksial belastningskapasitet er typisk enhetlig for en enkelt lager.
Feiljusteringsevne Glimrende selvjusterende evne; kan kompensere for betydelig statisk og dynamisk vinkeljustering mellom skaft og hus. Begrenset til ingen ; Krever presis innretting mellom akselen og huset for å unngå kantbelastning og for tidlig slitasje.
Rullform Asymmetriske sfæriske eller tønneformede ruller. Koniske (avsmalnede) ruller.
Separabilitet Generelt ikke-separeres som en enhet, selv om komponenter (skiver, bur, ruller) kan skilles under demontering. Ofte separeres; Kjeglen (indre ring med ruller og bur) og kopp (ytre ring) er separate komponenter.
Aksial belastningsretning Toveis; har plass til aksiale belastninger i begge retninger uten å trenge en annen peiling. Uni-Directional for en enkelt lager. For toveis aksiale belastninger er to lagre vanligvis montert i opposisjon (f.eks. Ansikt til ansikt eller back-to-back).
Typiske applikasjoner Tunge industrielle maskiner, store pumper, industrielle girkasser, marine fremdriftssystemer, ekstruatorer, vindmøllens hovedaksler. Bilhjulslager, differensialer, maskinverktøyspindler, transportbånd, mindre girkasser, landbruksutstyr.
Følsomhet for montering Mer tilgivende for montering av unøyaktigheter på grunn av selvjusterende funksjon. Svært følsom for monteringsnøyaktighet; Feil innretting fører til for tidlig svikt.
Friksjon Generelt lav friksjon for belastningene som er båret, på grunn av optimalisert rullegeometri. Kan ha litt høyere friksjon avhengig av forhåndsinnlasting og smøring, selv om moderne design minimerer dette.

Trykk på sfæriske rullelager er det foretrukne valget når betydelig feiljustering forventes og rent aksiale belastninger er dominerende. Avsmalnede rullelager er utmerket for kombinert belastning og når presis innretting kan opprettholdes.

5. Hvordan opprettholde skyvelager for skyvekraft

Riktig vedlikehold er avgjørende for å sikre lang levetid og optimal ytelse av sfæriske rullelager.

Regelmessig smøring: Følg strengt til produsentens smøreplan og type. Over- eller over-dobling kan føre til for tidlig svikt.
Monitor for unormal støy og vibrasjon: uvanlige lyder (sliping, skvisende) eller økt vibrasjonsnivå er tidlige indikatorer på potensielle problemer.
Temperaturovervåking: Overdreven driftstemperatur kan nedbryte smøremidler og skade lagerkomponenter. Bruk temperatursensorer der de er kritiske.
Inspiser tetninger: Forsikre deg om at tetningene er intakte og fri for skader for å forhindre inntrenging av forurensning og lekkemiddel.
Renslighet: Oppretthold et rent driftsmiljø. Forurensning er en ledende årsak til bæresvikt.
Regelmessige inspeksjoner: Inspiser periodisk lageret for tegn på slitasje, korrosjon eller skade under planlagte nedleggelser.

6. Vanlige feil i skyvede rullelager

Å forstå vanlige feilmodus hjelper til med proaktivt vedlikehold og feilsøking:

Tretthet som spallet: Den vanligste fiaskoen, som fremstår som flassing av løpebanen eller rulleoverflaten på grunn av gjentatte stresssykluser.
Forurensning: Slipende partikler (støv, skitt, metallflis) som kommer inn i lageret kan forårsake slitasje og innrykk, noe som fører til for tidlig svikt.
Mangelfull smøring: Utilstrekkelig, feil eller nedbrutt smøremiddel forårsaker økt friksjon, varme og slitasje.
Feiljustering: Mens disse lagrene kompenserer for feiljustering, kan overdreven eller kontinuerlig feiljustering utover deres kapasitet føre til konsentrerte spenninger og for tidlig slitasje.
Korrosjon: Rust eller korrosjon på lageroverflater, ofte på grunn av fuktighetsinntrenging, kan forårsake grop og redusere levetiden.
Overbelastning: Overskridelse av lagringens nominelle belastningskapasitet kan føre til plastisk deformasjon eller tretthet.
Feil installasjon: Feil montering, for eksempel bruk av overdreven kraft eller feiljustering under installasjonen, kan skade lageret.

7. Installasjon og innretting av skyvelager for skyver

Riktig installasjon og presis innretting er kritisk for å maksimere bærelivet og ytelsen.

Renslighet: Forsikre deg om at skaft, hus og lager er grundig rent og fri for burrs eller forurensninger.
Oppvarming (for interferenspassing): For lagre med en interferens som passer på akselen, bør induksjonsberedere eller oljebad brukes til å varme opp lageret jevnt. Bruk aldri direkte flamme.
Monteringsverktøy: Bruk passende monteringsverktøy (f.eks. Hydrauliske presser, bærevarmere) for å påføre kraft jevnt på riktig ring. Slå aldri rullene eller buret.
Axial clearance/Forhåndsinnlasting: Følg produsentens spesifikasjoner for aksial clearance eller forhåndsinnstillinger. Feil innstillinger kan føre til for tidlig slitasje eller støy.
Justering: Mens selvjusterende er det god praksis å sikre at innledende justering er så nøyaktig som mulig for å minimere den selvjusterende kompensasjonen som kreves, noe som reduserer interne påkjenninger. Bruk presisjonsverktøy for justeringskontroller om nødvendig.
Skaft- og boligtoleranser: Kontroller at skaft- og boligtoleranser er innenfor produsentens spesifikasjoner for å sikre riktig passform.

8. Smørekrav for skyvelager for skyvekraft

Smøring er livsnerven til enhver peiling, og skyv sfæriske rullelager har spesifikke behov:

Smøremiddel: Generelt brukes mineralolje av høy kvalitet eller syntetisk oljebaserte fett. Den spesifikke viskositeten og NLGI -karakteren vil avhenge av driftstemperatur, hastighet og belastning. Kontakt peilingprodusentens anbefalinger.
Viskositet: Høyere viskositetsoljer er vanligvis nødvendig for lavere hastigheter og høyere belastninger for å opprettholde en tilstrekkelig smøremiddelfilm. Lavere viskositetsoljer brukes til høyere hastigheter og lettere belastning.
Tilsetningsstoffer: Ekstreme trykk (EP) tilsetningsstoffer er ofte gunstige, spesielt i sterkt belastede applikasjoner, for å forhindre metall-til-metall-kontakt. Anti-klær og antikorrosjonstilsetningsstoffer er også viktige.
Smøremetode:
Smøring av fett: Vanlig for applikasjoner med moderat hastighet og temperaturer. Fettpistoler brukes til påfyll.
Oljesmøring: Brukes for høyere hastigheter, høyere temperaturer eller når varmedissipasjon er kritisk. Metoder inkluderer oljebad, sirkulerende oljesystemer eller smøring av oljesev.
Smøringsintervaller: Følg produsentens anbefalte intervaller. Disse påvirkes av driftsforhold (hastighet, temperatur, belastning, miljø). For hyppig smøring kan føre til kveling og varme, mens for sjelden kan forårsake sulting av smøremiddel.
Renslighet av smøremiddel: Bruk alltid rent smøremiddel og sikre smøringsutstyr er fritt for forurensninger. Filtrert olje er essensielt for oljestyrte systemer.

Ved å forstå disse kritiske aspektene ved skyvede rullelager, kan ingeniører og vedlikeholdspersoner sikre deres optimale ytelse, pålitelighet og lang levetid i selv de mest krevende industrielle applikasjoner.
