6900-serien

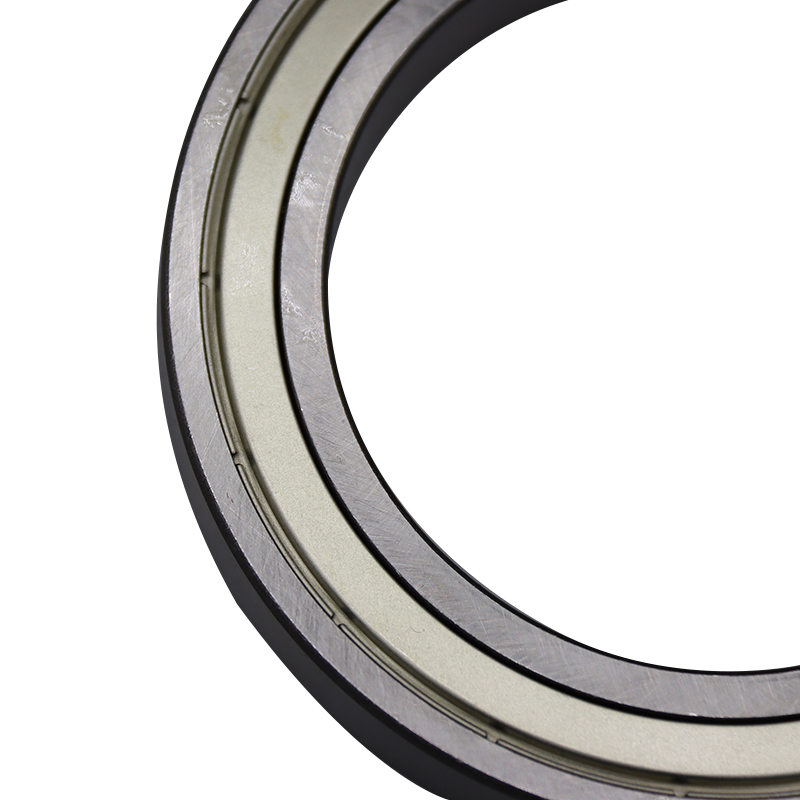

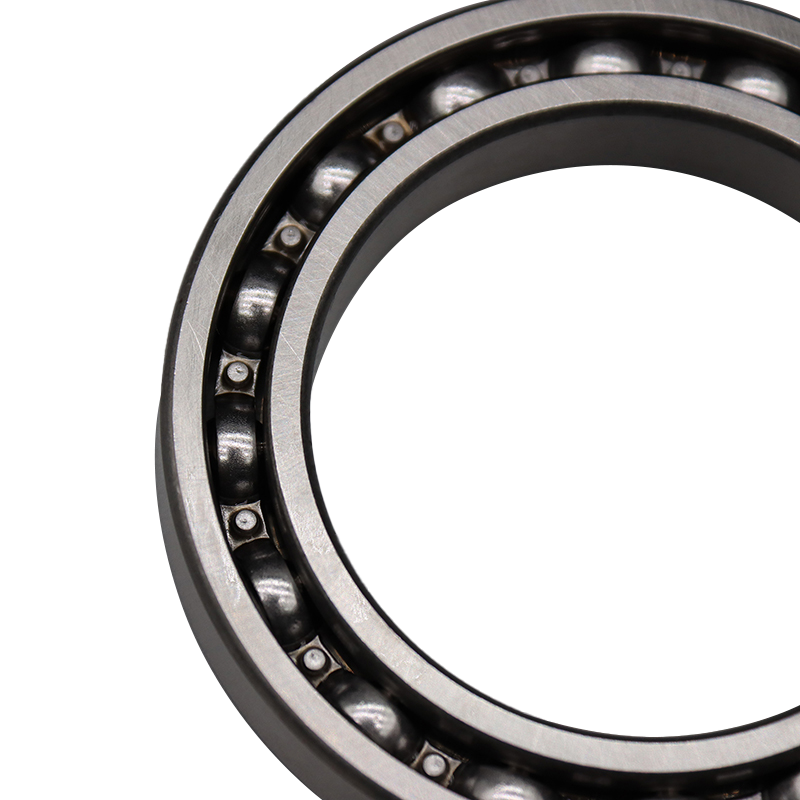

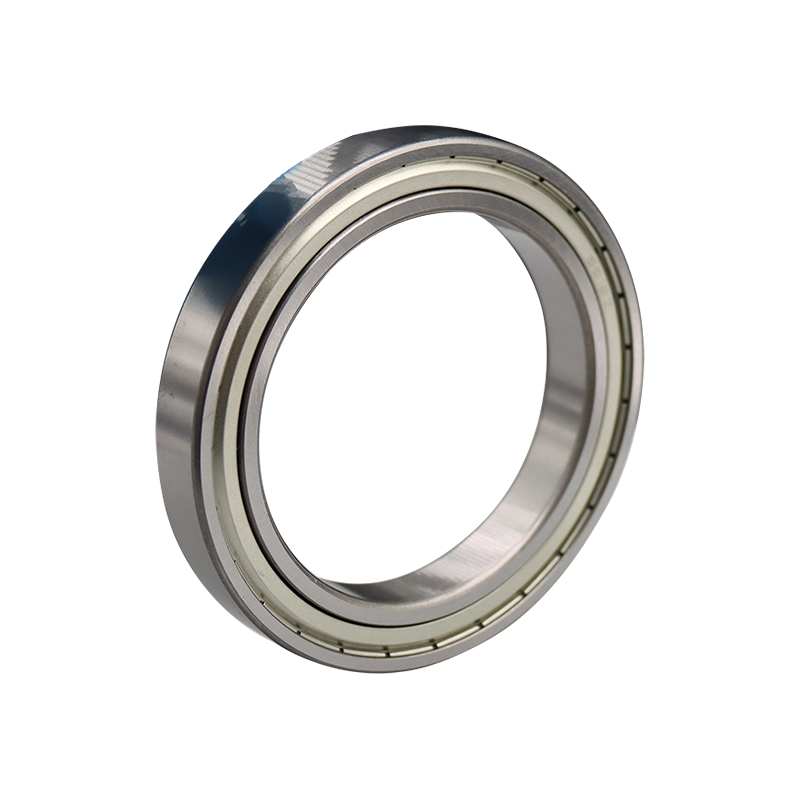

Den 6900-serien dypsporkulelager er et presisjonslager med en indre diameter på 10 mm, en ytre diameter på 22 mm og en tykkelse på 6 mm. Dette lageret er mye brukt i motorer, vannpumper, elektroverktøy, luftkompressorer, husholdningsapparater og annet utstyr, og er foretrukket for sin sterke bæreevne og stabile drift. Samtidig krever lagrene i 6900-serien høy produksjonspresisjon og er egnet for høyhastighetsrotasjon og tåler visse radielle belastninger. De er uunnværlige nøkkelkomponenter i mye mekanisk utstyr.

Send forespørsel

6900

Serie

Deep Groove

Ball Bearing

BREDDESNITT · PRODUKSJONSFORSYNING · ISO 15

6900-seriens dypsporkulelagre opptar den bredere seksjonsposisjonen innenfor det dype sporområdet med lett seksjon, og gir mer radiell kapasitet enn 6800-linjen ved en mindre ytre diameter enn tilsvarende 6200-størrelse. Boredekning går fra 10 mm til 50 mm, med ytre diameter fra 22 mm til 72 mm. Produksjonen følger ISO 15 grensedimensjoner. Presset stålbur leveres som standard, med glassfiberforsterket polyamid tilgjengelig for lavere støyposisjoner. Klareringsklassene CN, C3 og C4 kan velges på bestillingsstadiet, og forseglingskonfigurasjonen er fastsatt per artikkel. Batch-oppføringer og dimensjonale inspeksjonsrapporter følger med hver forsendelse.

Kapasitet i lysseksjon

Bredere ringer enn 6800-linjen øker radiell belastning uten å flytte til 6200-konvolutten.

Konfigurasjon på bestillingsstadiet

Klarering, bur og forsegling er fastsatt per innkjøpsordrelinje på én grenseplattform.

Repeatable batch output

Låste prosessparametere holder kjørenøyaktigheten innenfor avtalte toleransebånd.

Inspection trail

Batch-poster, dimensjonsrapporter og materialsertifikater reiser med hver forsendelse.

ORDER REFERENCE

Bore 10–50 mm

Ytre 22–72 mm

Bredde 6–12 mm

Dynamisk C 4.6–24.0 kN

Static C0 2,4–14,5 kN

Bur Stål / PA

Klarering CN / C3 / C4

Forsegling Åpen / ZZ / 2RS

Presisjon P0 / P6

Pakke Kartong / brett

Spesifikasjonsområder

01 Pumpedrift slutter Akselstøtte i små og mellomstore sentrifugalpumper med støveksponert service.

02 Girreduksjonsaksler Inngangs- og mellomposisjoner i lette enheter med faste hushull.

03 Motorrotorstøtte Endebrakettposisjoner i små og mellomstore motorer med moderat radiell behov.

04 Vifte og vifteenheter Løftehjulsakselstøtte i ventilasjonsutstyr under kontinuerlig belastning.

05 Transportruller Rulleendelagre i lette transportlinjer ved moderat belastning og hastighet.

06 Landbruksvedlegg Kjøre- og tomgangsposisjoner i redskaper utsatt for støv og temperatursvingninger.

Kjøperhenvendelser

Hvordan er 6900-delen sammenlignet med 6200-serien?

6900-serien har en mindre ytre diameter enn 6200 for samme boring, men en bredere seksjon enn 6800. Den passer til hus der 6200-diameteren er for stor mens 6800-vurderingen er utilstrekkelig.

Holdes C3-klaringsversjoner på lager?

C3 føres i halvfabrikata for vanlige størrelser og bekreftes per artikkel på bestillingsstadiet. CN forblir standardklassen for tilgjengelighet i full størrelse.

Kan åpne og forseglede varianter sendes sammen?

Ja. Åpen, ZZ og 2RS deler grensedimensjoner, så flere forseglingskonfigurasjoner kombineres i én innkjøpsordre og bekreftes på spesifikasjonsarket.

Hva bestemmer valg av polyamid kontra stålbur?

Polyamid dekker lavere støyposisjoner innenfor temperaturtaket, mens stål dekker høyere temperatur- og sjokkforhold. Substitusjoner vurderes først mot applikasjonsparametere.

Lager og linjesedler

Pakkeaging integrity Hold korrosjonshemmende omslag forseglet inntil linje-side problemet. Åpen emballasje trekker fuktighet under temperatursykling.

Presstilpasningsretning Bruk kraft på ringen under forstyrrelse. Last gjennom kulesettet etterlater fordypninger som dukker opp som kjørestøy.

Boretilstand Kontroller rundhet og overflatefinish før montering. Spon og grader endrer effektiv interferens og forkorter levetiden.

Åpen variant fett Tilpass baseoljens viskositet til hastighet og temperatur. Forseglede varianter kommer forhåndsfylte uten ekstra trinn.

Lagerbetegnelse	Dimensjon (mm)				Grunnleggende laster (kN)		Hastighetsvurderinger (rpm)		Vekt
Lagerbetegnelse	d	D	B	rs min	Cr	Cor	Fett	Olje	(Kg)
6900	10	22	6	0.3	2.7	1.27	30000	36000	0.009
6901	12	24	6	0.3	2.89	1.46	27000	32000	0.011
6902	15	28	7	0.3	3.65	2	24000	28000	0.016
6903	17	30	7	0.3	4.65	2.58	22000	26000	0.018
6904	20	37	9	0.3	6.4	3.7	19000	23000	0.036
6905	25	42	9	0.3	7.05	4.55	16000	19000	0.042
6906	30	47	9	0.3	7.25	5	14000	17000	0.048
6907	35	55	10	0.6	9.55	6.85	12000	15000	0.074
6908	40	62	12	0.6	12.2	8.9	11000	13000	0.11
6909	45	68	12	0.6	13.1	10.4	9000	12000	0.128
6910	50	72	12	0.6	13.4	11.2	8900	11000	0.132
6911	55	80	13	1	16	13.3	8200	9600	0.18
6912	60	85	13	1	16.4	14.3	7600	8900	0.193
6913	65	90	13	1	17.4	16.1	7000	8200	0.206
6914	70	100	16	1	23.7	21.2	6500	7700	0.334
6915	75	105	16	1	24.4	22.6	6100	7200	0.353
6916	80	110	16	1	24.9	24	5700	6700	0.373
6917	85	120	18	1.1	32	29.6	5400	6300	0.536
6918	90	125	18	1.1	33	31.5	5100	6000	0.554
6919	95	130	18	1.1	33.5	33.5	4800	5700	0.579
6920	100	140	20	1.1	41	39.5	4500	5300	0.785
6921	105	145	20	1.1	42.5	42	4300	5100	0.816
6922	110	150	20	1.1	43.5	44.5	4100	4800	0.849
6924	120	165	22	1.1	53	54	3800	4400	1.15
6926	130	180	24	1.5	65	67.5	3500	4100	1.52
6928	140	190	24	1.5	66.5	71.5	3200	3800	1.62
6930	150	210	28	2	85	90.5	3000	3500	2.47
6932	160	220	28	2	87	96	2800	3300	2.61
6934	170	230	28	2	86	95.5	2600	3100	2.74
6936	180	250	33	2	110	119	2400	2900	4.76
6938	190	260	33	2	113	127	2300	2700	4.98
6940	200	280	38	2.1	157	168	2200	2600	7.1
