Tilpasset R-serien Dyp groove kulelager Produsent, Fabrikk

R-serien

R Series dypsporkulelager er en mye brukt lagertype. Den har egenskapene til enkel struktur, enkel installasjon og lave vedlikeholdskostnader. Den tåler radiell belastning og viss toveis aksial belastning. I tillegg har R-serien dype sporkulelagre også egenskapene til lav friksjon, lav støy og lav vibrasjon, og er egnet for høyhastighets driftsforhold. Denne typen lager gir en rekke strukturelle typer, for eksempel med støvdeksel, tetningsring osv., for å møte behovene til forskjellige arbeidsmiljøer.

Send forespørsel

R-SERIEN · DYP RILL · EKSTRA LITEN

R-serien Deep Groove Kulelager

tomme / metrisk boring åpen / skjermet / forseglet P0 / P5 presisjon

Kompakt fotavtrykk

Designet for applikasjoner med begrenset plass, gir R-serien pålitelig støtte for radiell og aksial belastning innenfor en minimal ramme.

Inch og metriske varianter

Tilgjengelig med standard tomme borestørrelser (R4, R6, R8 osv.) samt metriske ekvivalenter for utskiftbarhet med eksisterende design.

Forseglingskonfigurasjoner

Åpne, metallskjermede (ZZ) eller gummiforseglede (2RS) varianter tilgjengelig for å møte spesifikke forurensnings- og smørekrav.

Glatt drift

Presisjonsslipte løpebaner og høykvalitetsballer sikrer lave vibrasjonsnivåer og redusert akustisk støy i sensitivt utstyr.

Spesifikasjonssammendrag

Borediameter 3,175 mm - 12,700 mm (0,125 tommer - 0,500 tommer)

Ytre diameter 7,938 mm - 28,575 mm (0,3125 tommer - 1,125 tommer)

Bredde 2,779 mm - 7,938 mm

Dynamisk belastningsgrad 0,5 kN - 4,6 kN

Statisk belastningsgrad 0,2 kN - 2,3 kN

Begrensende hastighet (fett) 18000 - 42000 rpm

Vanlige applikasjoner

Instrumenter

Måleapparater, strømningsmålere og optisk presisjonsutstyr.

Elektriske motorer

Små viftemotorer, trinnmotorer og miniatyrdrev.

Automotive

Elektriske vindusdrev, dørlåsaktuatorer og sensorenheter.

Medisinsk

Tannlegeutstyr, kirurgiske verktøy og diagnostiske instrumenter.

Robotikk

Leddaktuatorer, sensorpivoter og gripemekanismer.

Kontorutstyr

Skrivere, skannere og papirmatingssystemer.

•

Oppbevaring og håndtering

Oppbevares i originalemballasje i et rent, tørt miljø. Unngå eksponering for etsende kjemikalier. Håndter med rene hansker for å forhindre kontaminering av løpebaner.

•

Monteringsveiledning

Påfør jevnt kraft på ringen som monteres. Bruk en presse med passende støttehylser. Påfør aldri slagkraft direkte på lageret.

•

Smøring

Forseglede varianter er forhåndssmurt for livet. Åpne varianter krever fett eller olje som er kompatibel med driftshastighet og temperaturområde.

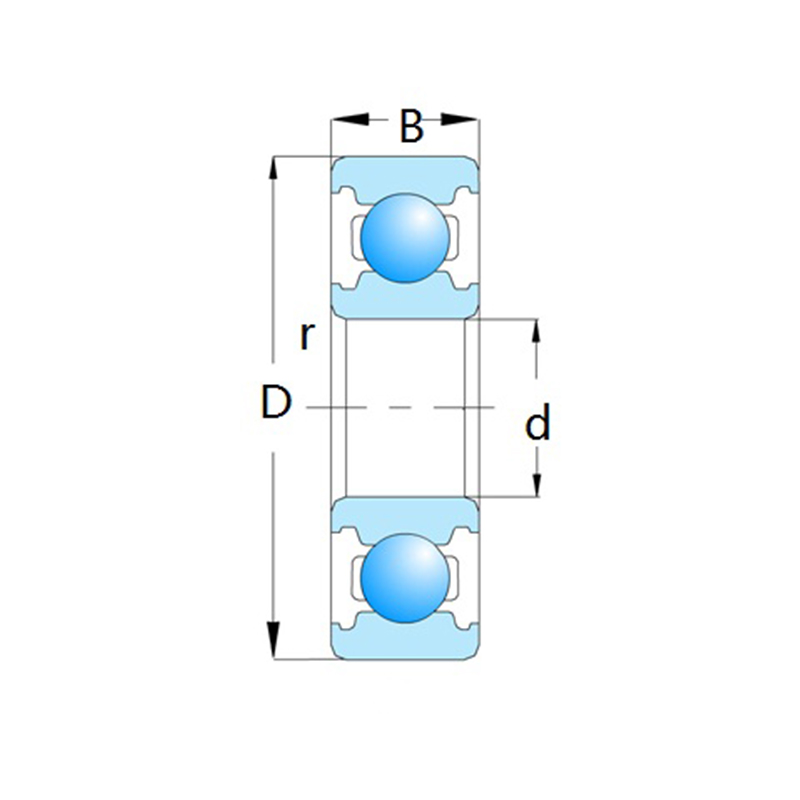

Lagerbetegnelse	Dimensjon								Vekt
	d	d	D	D	B	B	rs minnnnn	rs minnnnn	Kg
	in	mm	in	mm	in	mm	in	mm	Kg
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
