CS-seriens innsatslagre er en høyytelses lagerdesign som er mye brukt i en rekke maskiner og industrielt utstyr. Disse lagrene kombinerer et dypt sporkulelager og husdesign for å gi utmerket lastbæreevne og holdbarhet. CS-serien er laget av materialer av høy kvalitet, har god korrosjonsbestandighet og slitestyrke, og er egnet for tøffe miljøer som høy temperatur og høy luftfuktighet. I tillegg lar dens forenklede installasjons- og vedlikeholdsprosesser brukere enkelt erstatte og vedlikeholde utstyret, og dermed øke den generelle effektiviteten til utstyret. CS-seriens innsatslagre kommer også i en rekke spesifikasjoner og størrelser for å møte ulike bruksbehov og er mye brukt i landbruksmaskiner, automasjonsutstyr og transportbåndsystemer.
CS-serien med innsatskulelagre i rustfritt stål er konstruert for bruksområder der korrosjonsbestandighet, hygiene og holdbarhet er avgjørende. Disse lagrene er laget av AISI 440C martensittisk rustfritt stål, og tilbyr utmerket motstand mot fuktighet, milde syrer og nedvaskingsmiljøer uten at det går på bekostning av lastekapasiteten. Den sfæriske ytre ringdesignen kompenserer for feiljustering av akselen og monteringsunøyaktigheter, mens låsemekanismen for settskruen gir sikker akselfeste. Utstyrt med 2RS kontaktgummitetninger på begge sider, holder lagrene på smøremiddel og forhindrer inntrengning av forurensninger i matforedling, farmasøytiske og marine applikasjoner. Lagrene er forhåndssmurt med matfett (NSF H1 registrert) for direkte kontakt med forbruksprodukter. Driftstemperaturen varierer fra -20°C til 110°C, kompatibel med høytemperaturvaskesykluser. Tilgjengelig i både tomme og metriske borestørrelser for direkte erstatning i eksisterende utstyr.
AISI 440C er et martensittisk rustfritt stål med høyere hardhet (58-60 HRC) og slitestyrke sammenlignet med 304 (austenittisk). 440C gir bedre belastningskapasitet og utmattingslevetid, noe som gjør det til det foretrukne valget for lagerapplikasjoner der både korrosjonsmotstand og mekanisk styrke er nødvendig.
Ja, CS-serien er designet for nedvaskingsmiljøer med driftstemperaturer på opptil 110°C. 2RS-tetningene og matvaregodkjent fett opprettholder ytelsen under rengjøringssykluser ved høye temperaturer. For kontinuerlig drift over 100°C, kontakt produsenten for valg av fett.
Bruk en momentnøkkel med spesifisert momentverdi (typisk 2-4 Nm for mindre størrelser, opptil 8 Nm for større lagre). Overstramming kan deformere den indre ringen, mens understramming kan forårsake akselglidning. Bruk alltid gjengelåsemiddel for applikasjoner med vibrasjon.
Ja, CS-serien er tilgjengelig med NSF H1-registrert matvaregodkjent fett, noe som gjør den egnet for tilfeldig kontakt med mat. Den rustfrie stålkonstruksjonen og den forseglede designen forhindrer forurensning av smøremiddel av matvarer.
Produktparametere

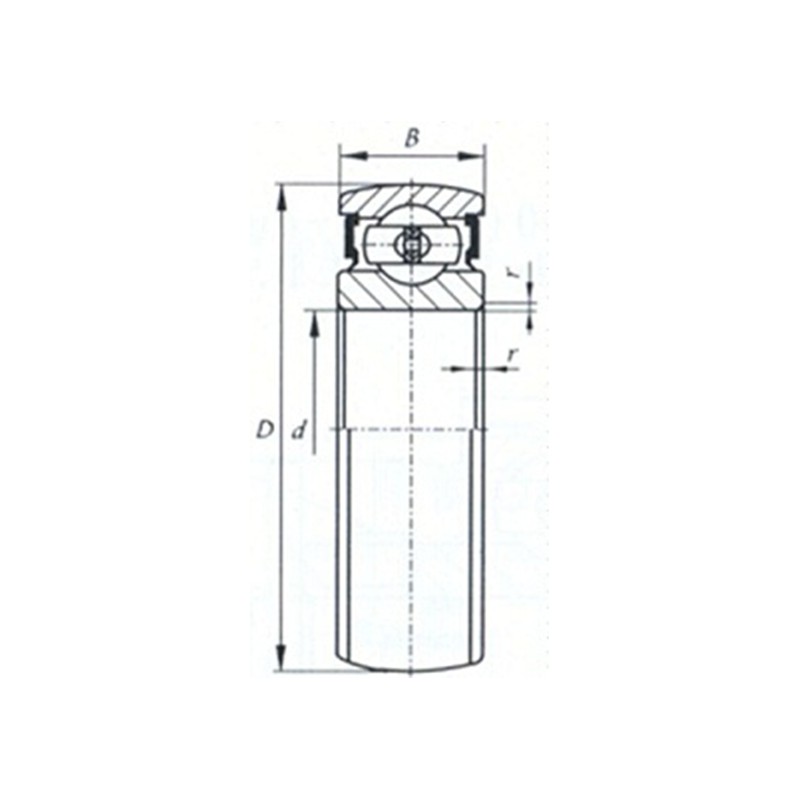

| Lagerbetegnelse | Dimensjon (mm) | Grunnleggende belastningsklasser (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
