RUSTFRITT INNSLAGSLAGERE · NA-SERIEN · VASKEPLIKT

NA-serien

Innsatskulelager i rustfritt stål

Bore 12–50 mm

Seal 2RS

Fett H1 matkvalitet

NA-seriens innsatskulelager i rustfritt stål er bygget for transportører og drivposisjoner som gjennomgår regelmessig rengjøring, fuktighetskontakt eller mild kjemisk eksponering. Innsatsen parer ringer og kuler i rustfritt stål med en eksentrisk låsekrage, som griper tak i skaftet uten behov for maskinerte skuldre. Den ytre ringen har en sfærisk profil slik at enheten sitter i standard konkave hus og tåler en liten mengde akselavbøyning. Begge sider bruker kontaktgummitetninger, og hulrommet pakkes med matfett før forsendelse. Borediametere dekker 12 mm til 50 mm, ytre diametere 32 mm til 100 mm og bredde 12 mm til 32 mm. Servicetemperaturen holder seg mellom -20°C og 110°C. Serien er hovedsakelig spesifisert innen matvareforedling, tapping av drikkevarer, emballasjelinjer og farmasøytisk utstyr der korrosjonsbestandighet er et anskaffelseskrav.

NØKKEL EGENSKAPER

Rustfrie ringer og kuler

Tåler gjentatt vask og kjemisk kontakt uten å ruste eller groper på løpebanens overflater.

Eksentrisk låsekrage

Kragen roterer på den indre ringen for å klemme akselen, noe som forenkler installasjonen og tillater fjerning uten å skade akselfinishen.

Sfærisk ytre kontur

Passer til konkave puteblokker og hus med flenser, og absorberer liten akselforskyvning som ellers ville belaste løpebanens kant.

Kontaktforsegling og fylling av matkvalitet

Gummikontaktpakninger på begge sider blokkerer vann og produktrester, mens det forhåndsfylte H1-fettet støtter sanitære driftsforhold.

BESTILLINGSREFERANSE

Borediameter 12 mm – 50 mm

Ytre diameter 32 mm – 100 mm

Bredde 12 mm – 32 mm

Ring og ball materiale Rustfritt stål

Låsemetode Eksentrisk krage

Forseglingstype 2RS kontaktgummi

Fett fill H1 matkvalitet

Temperaturområde -20°C til 110°C

Boligkompatibilitet Puteblokk / flens

Emballasje Korrosjonsbestandig kartong

SPESIFIKASJONSOMRÅDER

Matforedlingstransportører

Rulle- og drivakselstøtte på linjer som kjører hyppige vaskesykluser med rensemidler.

Tappelinjer for drikkevarer

Transportbånd og fyllplasser utsatt for vannsprut, siruprester og rengjøringskjemikalier.

Emballasje maskineri

Dekk-, merkings- og kartongenheter der fuktighet og produktstøv er tilstede.

Farmasøytisk utstyr

Renromsmaskineri som trenger korrosjonsbestandighet og lav partikkelavgivelse fra bevegelige deler.

Marine- og havneenheter

Dekkhåndteringsutstyr utsatt for saltluft og periodisk vannkontakt.

Kjemisk prosesseringsstasjoner

Blande- og overføringsutstyr der mildt etsende medier kommer i kontakt med huset.

SPØRSMÅL OM ANSKAFFELSE

Hvordan skiller den eksentriske kragen seg fra settskruelåsing?

Den eksentriske kragen roterer på den indre ringen for å klemme akselen rundt hele dens omkrets, og sprer gripekraften jevnere enn punktkontaktskruer. Dette reduserer risikoen for akselmerking og tillater fjerning uten å risse akseloverflaten.

Kan NA-serien installeres i eksisterende puteblokkhus?

Ja. Den sfæriske ytre konturen matcher standard konkave husboringer, så innsatsen passer til kompatible puteblokker og flensenheter. Kontroller husets diameter mot innsatsens ytre diameter før montering.

Hvilken smøring brukes på fabrikken?

Hver enhet er pakket med H1 matvaregodkjent fett før forsegling. Påfyllingsvolumet er stilt inn for lagerstørrelsen, så ingen ekstra smøring er nødvendig før installasjon på linjesiden.

Hvilken rustfri kvalitet brukes til ringene og kulene?

Ringene og kulene bruker en rustfri lagerkvalitet valgt for våt og mildt etsende bruk. Den nøyaktige karakteren er oppført på materialsertifikatet som følger med hver forsendelse.

LAGER OG MONTERINGSNOKTER

Skaftforberedelse

Rengjør akselen og fjern grader før du setter inn lageret. Overflatefeil under den indre ringen skaper lokale spenningspunkter som forkorter levetiden.

Krageoppstramming

Drei den eksentriske kragen i akselens rotasjonsretning og trekk til låseskruen. Kontroller setet på nytt etter de første driftstimene.

Boligboringsjekk

Bekreft at den konkave husboringen er ren og fri for herdede rester. Kontaminering reduserer den selvjusterende effekten og forkorter innsatsens levetid.

Oppbevaring

Oppbevar originalemballasjen forseglet inntil utstedelse på linjesiden. Oppbevares unna klorerte løsemidler og høy luftfuktighet for å bevare den rustfrie finishen.

NA-serien rustfri innsats eksentrisk låsekrage H1 matkvalitetsfyll

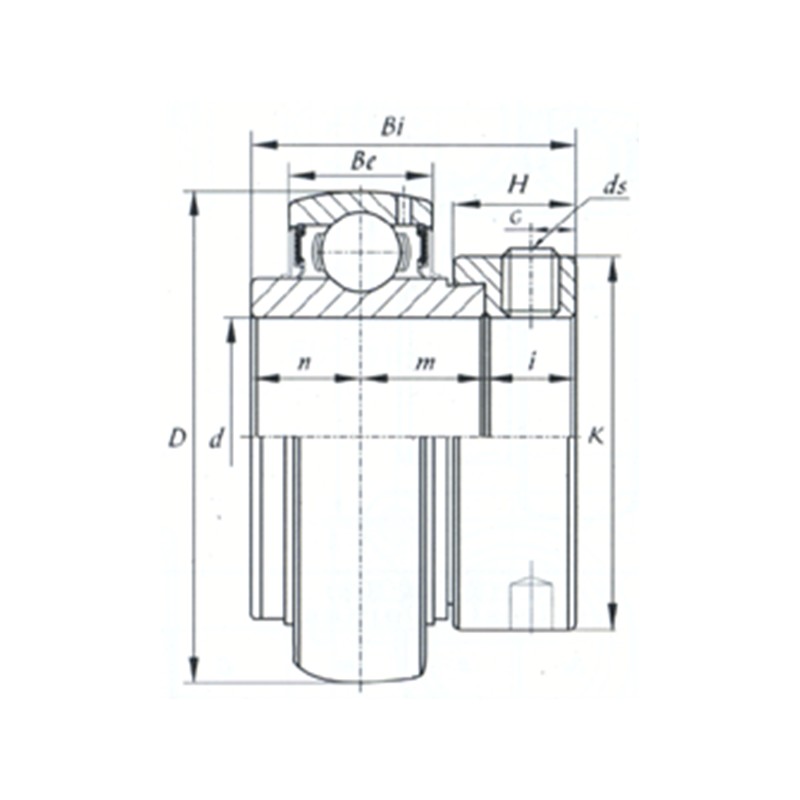

Lager nr.	d		Dimensjoner (mm)									Grunnleggende belastningsvurdering (kN)
Lager nr.	(mm)	(inn.)	D	Være	Bi	B1	n	K	H	G	ds	Dynamisk	Statisk
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16/11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 16/11	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
