SB -serieinnsatslagre er høye ytelseslagre designet for å oppfylle kravene til tunge belastninger og høye hastigheter i industrielle og mekaniske anvendelser. De unike designfunksjonene inkluderer en sfærisk ytre ring for enkel installasjon og justering, mens den indre strukturen bruker stål og avansert smøreteknologi av høy kvalitet for å sikre utmerket slitasje og utmattelsesmotstand. SB -seriens innsatslagre er mye brukt i motorer, vifter, transportbånd og annet roterende utstyr. De har god tetningsytelse og forhindrer effektivt inntrenging av støv og skitt, og forlenger dermed levetiden. Denne serien med lagre tilbyr en rekke størrelser og konfigurasjoner, noe som gjør det enkelt for brukere å velge i henhold til spesifikke behov. Den har god kompatibilitet og tilpasningsevne og er en uunnværlig nøkkelkomponent i moderne industri.
Produktparametere

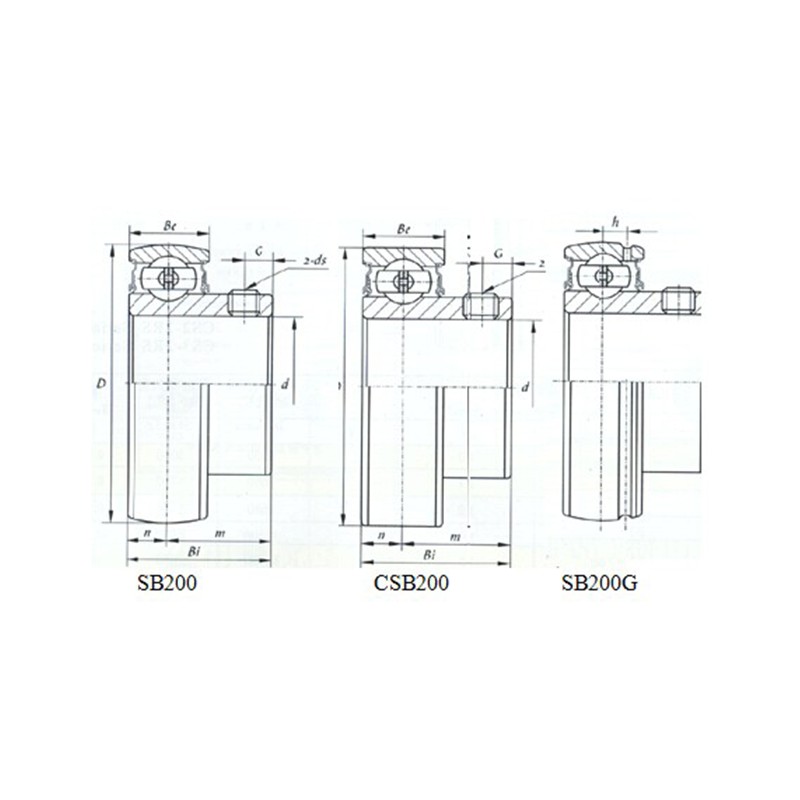

Bærer nei. | d | Dimensjoner (mm) | ||||||
(mm) | (i.) | D | Bi | Være | n | G | ds | |
SB201 | 12 | 40 | 22 | 12 | 6 | 4.5 | M5x0.8 | |
SB201-8 | 12.7 | 1/2 | 40 | 22 | 12 | 6 | 4.5 | 10-32UNF |
SB202 | 15 | 40 | 22 | 12 | 6 | 4.5 | M5x0.8 | |
SB202-10 | 15.875 | 5/8 | 40 | 22 | 12 | 6 | 4.5 | 10-32UNF |
SB203 | 17 | 40 | 22 | 12 | 6 | 4.5 | M5x0.8 | |
SB203-11 | 17.462 | 11/16 | 40 | 22 | 12 | 6 | 4.5 | 10-32UNF |
SB204-12 | 19.05 | 3/4 | 47 | 25 | 14 | 7 | 4.5 | 1/4-28UNF |
SB204 | 20 | 47 | 25 | 14 | 7 | 4.5 | M6x1.0 | |
SB205-14 | 22.225 | 7/8 | 52 | 27 | 15 | 7.5 | 5.5 | 1/4-28UNF |
SB205 | 25 | 52 | 27 | 15 | 7.5 | 5.5 | M6x1.0 | |
SB205-16 | 25.4 | 1 | 52 | 27 | 15 | 7.5 | 5.5 | 1/4-28UNF |
SB206-18 | 28.575 | 11/8 | 62 | 30 | 16 | 8 | 6 | 1/4-28UNF |
SB206 | 30 | 62 | 30 | 16 | 8 | 6 | M6x1.0 | |
SB206-19 | 30.162 | 13/16 | 62 | 30 | 16 | 8 | 6 | 1/4-28UNF |
SB206-20 | 31.75 | 11/4 | 62 | 30 | 16 | 8 | 6 | 1/4-28UNF |
SB207-20 | 31.75 | 11/4 | 72 | 32 | 17 | 8.5 | 6.5 | 5/16-24Unf |
SB207-22 | 34.925 | 13/8 | 72 | 32 | 17 | 8.5 | 6.5 | 5/16-24Unf |
SB207 | 35 | 72 | 32 | 17 | 8.5 | 6.5 | M8x1.0 | |
SB207-23 | 36.513 | 17/16 | 72 | 32 | 17 | 8.5 | 6.5 | 5/16-24Unf |
SB208-24 | 38.1 | 11/2 | 80 | 34 | 18 | 9 | 7 | 5/16-24Unf |
SB208-25 | 39.688 | 19/16 | 80 | 34 | 18 | 9 | 7 | 5/16-24Unf |
SB208 | 40 | 80 | 34 | 18 | 9 | 7 | M8x1.0 | |
SB209-26 | 41.275 | 15/8 | 85 | 41.2 | 19 | 9.5 | 8.2 | 5/16-24Unf |
SB209-27 | 42.863 | 11/6 | 85 | 41.2 | 19 | 9.5 | 8.2 | 5/16-24Unf |
SB209 | 45 | 85 | 41.2 | 19 | 9.5 | 8.2 | M8x1.0 | |
SB209-28 | 44.45 | 13/4 | 85 | 41.2 | 19 | 9.5 | 8.2 | 5/16-24Unf |
SB210-30 | 47.625 | 17/8 | 90 | 41.6 | 20 | 10 | 9.2 | 5/16-24Unf |
SB210-31 | 49.213 | 15/16 | 90 | 41.6 | 20 | 10 | 9.2 | 5/16-24Unf |
SB210 | 50 | 90 | 41.6 | 20 | 10 | 9.2 | M8x1.0 | |
SB211-32 | 50.8 | 2 | 100 | 45.3 | 24 | 12 | 9.8 | 5/16-24Unf |
S211-34 | 53.975 | 21/8 | 100 | 45.3 | 24 | 12 | 9.8 | 5/16-24Unf |
SB211 | 55 | 100 | 45.3 | 24 | 12 | 9.8 | M8x1.0 | |
SB211-35 | 55.563 | 23/16 | 100 | 45.3 | 24 | 12 | 9.8 | 3/8-24Unf |
SB212-36 | 57.15 | 21/4 | 110 | 53.7 | 24 | 14.9 | 9.8 | 3/8-24Unf |
SB212 | 60 | 110 | 53.7 | 24 | 14.9 | 9.8 | M10x1.25 | |
SB212-38 | 60.325 | 23/8 | 110 | 53.7 | 24 | 14.9 | 9.8 | 3/8-24UNF |
