UK200 Series Sett inn lagre er en ofte brukt mekanisk komponent og brukes mye i forskjellige industrielle utstyr. Den er designet med effektivitet og enkel installasjon i tankene, og består vanligvis av en dyp sporkulebæring med en ytre ring og et lagerhus. Den ytre ringen av UK200 -serielager kan enkelt fikses på foringsrøret, mens den indre ringen kan samles sammensatt på den roterende akselen for å sikre en god passform mellom skaftet og lageret. Denne serien med lagre er laget av materialer av høy kvalitet, har god slitestyrke og korrosjonsmotstand og kan fungere stabilt i tøffe miljøer. På grunn av sin standardiserte design er UK200 -serielager kompatible med flere modeller og utstyrsmerker, noe som gjør dem enkle å erstatte og vedlikeholde, noe som forbedrer påliteligheten og levetiden til utstyret. .
De UK200 Series Sett inn lager er en ekstern sfærisk peiling som er mye brukt i industrielt utstyr som krever høy belastningskapasitet, selvsentrerende funksjon og god tetningsytelse. Denne serien med lagre vedtar en avsmalnet design i indre diameter, som tåler større aksiale og radielle belastninger og er egnet for komplekse arbeidsforhold som landbruksmaskiner, matforedlingsutstyr, transportsystemer, tekstilmaskiner, industrielle fans osv.
1. Utmerket tetningsteknologi
Dobbelt tetningsdesign: Forhindrer støv, fuktighet og svevestøv fra inntrenging, og forlenger levetiden (IP55/IP66 valgfritt).
Lav friksjonsforseglingsmateriale: Reduserer energiforbruk og er egnet for høyhastighets driftsscenarier.
2. Høy belastning og holdbarhet
Høy kvalitet stålvarmebehandlingsprosess: Sterk påvirkningsmotstand, dynamisk belastningskapasitet økte med 20% (sammenlignet med bransjestandarder).
Forhåndsbestemt design: Reduserer vedlikeholdsfrekvens og reduserer nedetidskostnadene.
3. Fleksibel og praktisk installasjon
Eksentrisk låsehylsedesign: Ingen ekstra klemmer er nødvendig, egnet for en rekke akseldiametere (metrisk/keiserlig valgfritt).
Modulær struktur: støtter horisontal, vertikal eller vippet installasjon, og forenkler erstatningsprosessen.
4. Bred anvendbarhet
En rekke setetyper er tilgjengelige: inkludert P, F, T -serie støpejern/stålseter, for å imøtekomme behovene til forskjellige mekaniske strukturer.
Bred temperaturområde: -30 ° C til 150 ° C, som dekker ekstreme arbeidsforhold.
15 års bransjeerfaring - gir bæreløsninger for 50 land rundt om i verden.
Streng kvalitetskontroll - Hvert sett med lagre er ISO 9001 -sertifisert og gir 3D -inspeksjonsrapporter.
Quick Response Service - Gi teknisk konsultasjon innen 48 timer og support prøve levering.

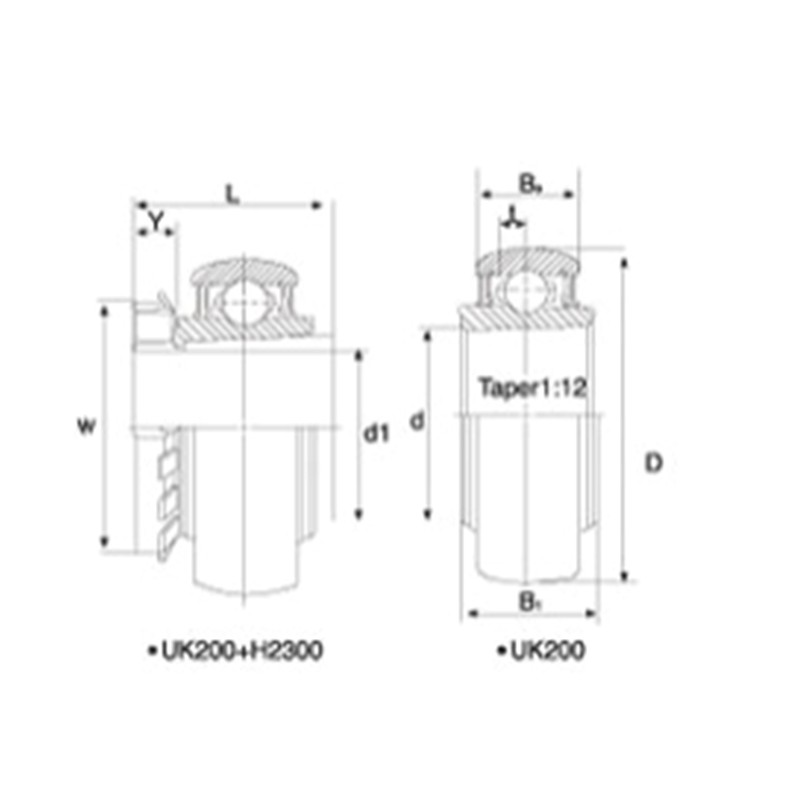

Produktparametere
| Bærer nei. | D1 | Dimensjoner （mm） | Grunnleggende belastningsvurdering (KN) | |||||||||
| (i.) | (mm) | D | L | d | Bi | Være | T | Y | W | Dynamisk | Statisk | |
| UK205 H2305 | 20 | 52 | 35 | 25 | 25 | 17 | 4.2 | 8 | 38 | 1400 | 750 | |
| UK205 HE2305 | 3/4 | 20 | 52 | 35 | 25 | 25 | 17 | 4.2 | 8 | 38 | 1400 | 750 |
| UK206 H2306 | 25 | 62 | 38 | 30 | 28 | 19 | 5.2 | 8 | 45 | 1900 | 1100 | |
| UK206 HS2306 | 7/8 | 25 | 62 | 38 | 30 | 28 | 19 | 5.2 | 8 | 45 | 1900 | 1100 |
| UK207 H2307 | 30 | 72 | 43 | 35 | 30 | 20 | 5.6 | 9 | 52 | 2550 | 1500 | |
| UK207 HS2307 | 11/8 | 30 | 72 | 43 | 35 | 30 | 20 | 5.6 | 9 | 52 | 2550 | 1500 |
| UK208 H2308 | 35 | 80 | 46 | 40 | 31 | 21 | 6.2 | 10 | 58 | 2950 | 1800 | |
| UK208 HE2308 | 11/4 | 35 | 80 | 46 | 40 | 31 | 21 | 6.2 | 10 | 58 | 2950 | 1800 |
| UK209 H2309 | 40 | 85 | 50 | 45 | 33 | 22 | 6.3 | 11 | 65 | 3180 | 2050 | |
| UK209 HA2309 | 17/16 | 40 | 85 | 50 | 45 | 33 | 22 | 6.3 | 11 | 65 | 3180 | 2050 |
| UK210 H2310 | 45 | 90 | 55 | 50 | 35 | 24 | 6.5 | 12 | 70 | 3500 | 2300 | |
| UK210 HA2310 | 1 11/16 | 45 | 90 | 55 | 50 | 35 | 24 | 6.5 | 12 | 70 | 3500 | 2300 |
| UK211 H2311 | 50 | 100 | 59 | 55 | 37 | 25 | 7 | 12 | 75 | 4350 | 2900 | |
| UK211 HS2311 | 17/8 | 50 | 100 | 59 | 55 | 37 | 25 | 7 | 12 | 75 | 4350 | 2900 |
| UK212 H2312 | 55 | 110 | 62 | 60 | 39 | 27 | 7 | 13 | 80 | 4750 | 3250 | |
| UK212 HA2312 | 21/16 | 55 | 110 | 62 | 60 | 39 | 27 | 7 | 13 | 80 | 4750 | 3250 |
| UK213 H2313 | 60 | 120 | 65 | 65 | 40 | 28 | 8.5 | 14 | 85 | 5700 | 4000 | |
| UK213 HA2313 | 23/16 | 60 | 120 | 65 | 65 | 40 | 28 | 8.5 | 14 | 85 | 5700 | 4000 |
| UK215 H2315 | 65 | 130 | 73 | 75 | 45 | 30 | 9.2 | 15 | 98 | 6600 | 4950 | |
| UK215 HE2315 | 21/2 | 65 | 130 | 73 | 75 | 45 | 30 | 9.2 | 15 | 98 | 6600 | 4950 |
| UK216 H2316 | 70 | 140 | 78 | 80 | 48 | 33 | 9.6 | 17 | 105 | 7150 | 5400 | |
| UK216 HE2316 | 23/4 | 70 | 140 | 78 | 80 | 48 | 33 | 9.6 | 17 | 105 | 7150 | 5400 |
| UK217 H2317 | 75 | 150 | 82 | 85 | 50 | 35 | 10.5 | 18 | 110 | 8300 | 6350 | |
| UK217 HE2317 | 3 | 75 | 150 | 82 | 85 | 50 | 35 | 10.5 | 18 | 110 | 8300 | 6350 |
| UK218 H2318 | 80 | 160 | 66 | 90 | 52 | 37 | 11.1 | 18 | 120 | 9500 | 7100 | |
| UK218 HS2318 | 31/8 | 80 | 160 | 66 | 90 | 52 | 37 | 11.1 | 18 | 120 | 9500 | 7100 |
