N1000-serien

N1000-seriens sylindriske rullelager er presisjonskonstruerte komponenter designet for å håndtere betydelige radielle belastninger i høyhastighets roterende maskineri. Denne serien har en enkelt rad med ruller som styres av ribbene på den indre ringen, mens den ytre ringen ikke har noen ribber, noe som tillater aksial forskyvning mellom akselen og huset i begge retninger. Den interne geometrien er optimalisert for redusert friksjon og varmeutvikling, noe som muliggjør stabil drift ved høye rotasjonsfrekvenser. Disse lagrene bruker kromstål med høyt karbonholdig karbon (GCZ15/SAE 52100) og presisjonsmaskinerte merder, og sikrer dimensjonsstabilitet og konsistent klaringskontroll i ulike industrielle miljøer.

Send forespørsel

N-TYPE · SYLINDRISK RULLE · RIBBELØS YTRE RING

N-serien Sylindriske rullelager

linjekontaktgeometri

aksial forskyvningsfri

P6 / P5 presisjon

Høy radiell belastningskapasitet

Linjekontakten mellom de sylindriske rullene og løpebanene gjør at disse lagrene kan støtte mye høyere radielle krefter sammenlignet med kulelagre med lignende dimensjoner.

Aksial forskyvningsevne

Som N-type lagre lar den ribbeløse ytre ringen akselen bevege seg fritt i forhold til huset, og tar imot termisk ekspansjon uten å indusere indre aksialspenninger.

Høyhastighetsytelse

Lavfriksjonsrullende geometri og spesialiserte burdesign (tilgjengelig i messing eller forsterket polymer) reduserer sentrifugalkrefter og varmeoppbygging ved høye turtall.

Presisjonstoleransestandarder

Produsert i henhold til P6 eller P5 presisjonsklasser (ISO-standarder) for å minimere vibrasjoner og sikre rotasjonsnøyaktighet.

Tekniske spesifikasjoner

Borediameterområde 25 mm - 150 mm

Ytre diameterområde 52 mm - 225 mm

Breddeområde 15 mm - 35 mm

Dynamisk belastningsgrad 28kN - 220kN

Begrensende hastighet (fett) 5000 - 12000 rpm

Alternativer for bur Messing (M) / Polyamid (TVP) / Stål (J)

Applikasjonsscenarier

Elektriske motorer

Brukes i den ikke-lokaliserende enden av store og mellomstore motorer for å imøtekomme rotorekspansjon.

Maskinverktøyspindler

Gir radiell stivhet og høyhastighetsstabilitet for presisjonsfrese- og slipeutstyr.

Girkasser og girkasser

Håndterer radielle belastninger i kraftige industrielle reduksjonsgir der aksial bevegelse er nødvendig.

Jernbaneaksler

Finnes i trekkmotorer og akselbokser på grunn av deres motstand mot slag og tung belastning.

Håndterings- og lagringsforhold

Lagre må lagres i original, uåpnet emballasje i et temperaturkontrollert miljø med en relativ fuktighet som ikke overstiger 60 %. Unngå direkte kontakt med gulvet og hold deg unna varmekilder eller kjemiske damper for å forhindre oksidasjon av antirustbelegget.

Monteringsforholdsregler

Bruk induksjonsvarmer for krympetilpasning for å sikre jevn ekspansjon. Ikke bruk direkte hammerslag på ringene, da dette kan forårsake brinelling (permanente fordypninger) på løpebanene. Sørg for at aksel- og hushullene er rengjort og kontrollert for rundhet og dimensjonstoleranse før montering.

Smørehåndtering

Velg smøremidler basert på driftstemperatur og DN-faktor (gjennomsnittlig diameter multiplisert med RPM). Oversmøring kan føre til kjerne og for høye driftstemperaturer; typisk bør det ledige rommet i lageret fylles mellom 30 % og 50 % for standardapplikasjoner.

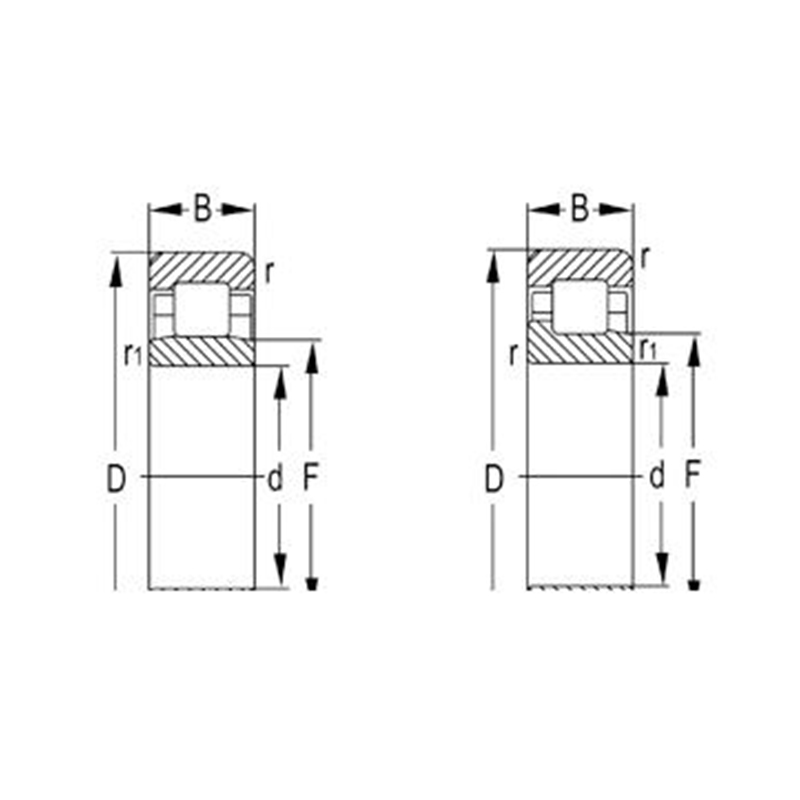

Betegnelse	Hovedmål (mm)					Grunnleggende lastvurderinger (KN)		Begrenset hastighet (rpm)		Vekt
Betegnelse	d	D	B	rs min	rs1 min	Dynamisk (Cr)	Statisk (Cor)	Fett	Olje	(kg)
N1005	25	47	12	0.6	0.3	15.1	14.1	16000	19000	0.091
N1006	30	55	13	1	0.6	19.7	19.6	14000	16000	0.128
N1007	35	62	14	1	0.6	22.6	23.2	12000	15000	0.176
N1008	40	68	15	1	0.6	27.3	29	11000	13000	0.217
N1009	45	75	16	1	0.6	31	34	9900	12000	0.276
N1010	50	80	16	1	0.6	32	36	8900	11000	0.291
N1011	55	90	18	1.1	1	37.5	44	8200	9700	0.435
N1012	60	95	18	1.1	1	40	48.5	7500	8800	0.467
N1013	65	100	18	1.1	1	41	51	7000	8200	0.477
N1014	70	110	20	1.1	1	58.5	70.5	6500	7600	0.689
N1015	75	115	20	1.1	1	60	74.5	6100	7100	0.727
N1016	80	125	22	1.1	1	72.5	90.5	5700	6700	0.965
N1017	85	130	22	1.1	1	74.5	95.5	5400	6300	1.01
N1018	90	140	24	1.5	1.1	88	114	5100	5900	1.31
N1019	95	145	24	1.5	1.1	90.5	120	4800	5600	1.38
N1020	100	150	24	1.5	1.1	93	126	4600	5400	1.43
N1021	105	160	26	2	1.1	105	142	4300	5100	1.81
N1022	110	170	28	2	1.1	131	174	4100	4800	2.3
N1024	120	180	28	2	1.1	139	191	3800	4400	2.4
N1026	130	200	33	2	1.1	172	238	3400	4000	3.63
N1028	140	210	33	2	1.1	176	250	3200	3800	3.98
N1030	150	225	35	2.1	1.5	202	294	3000	3500	4.7
