UCFL-serien

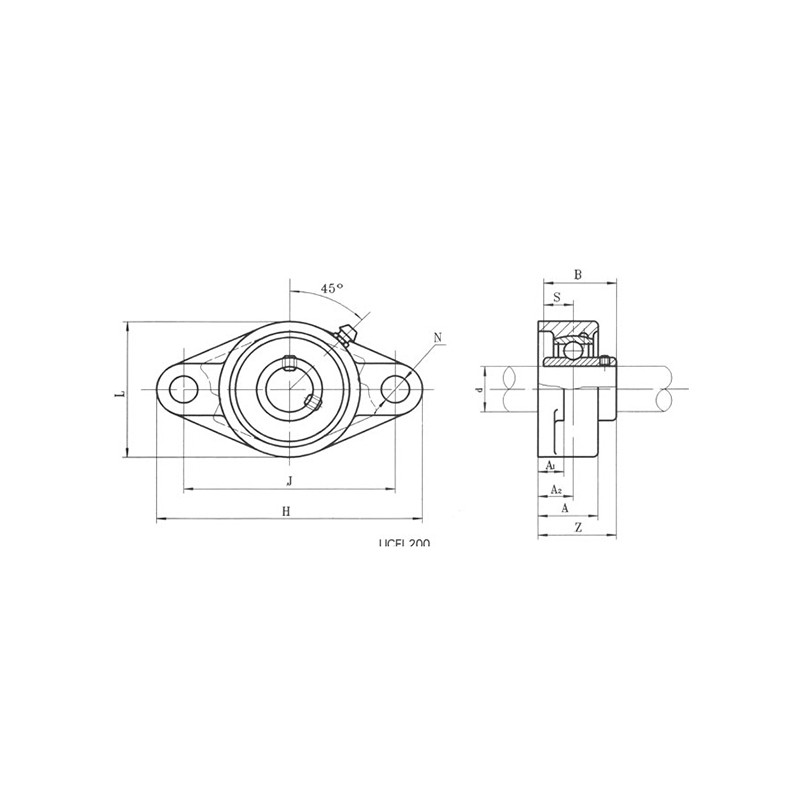

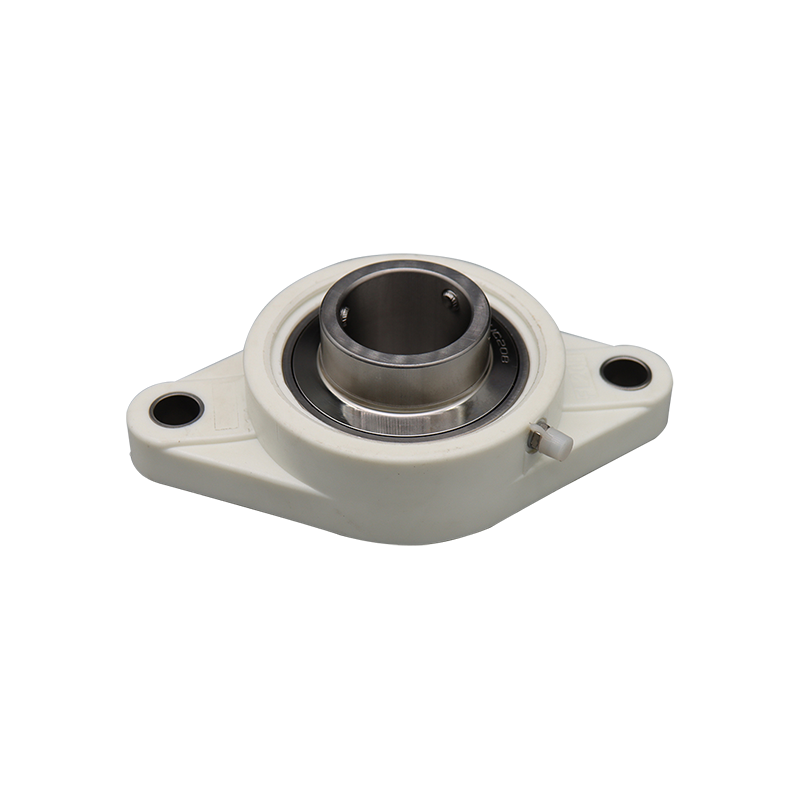

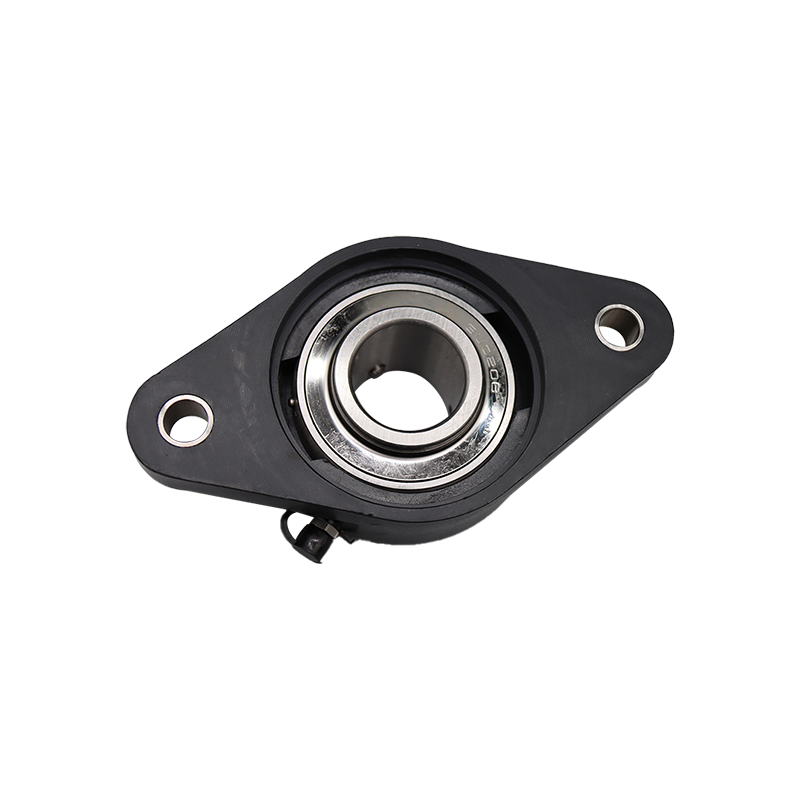

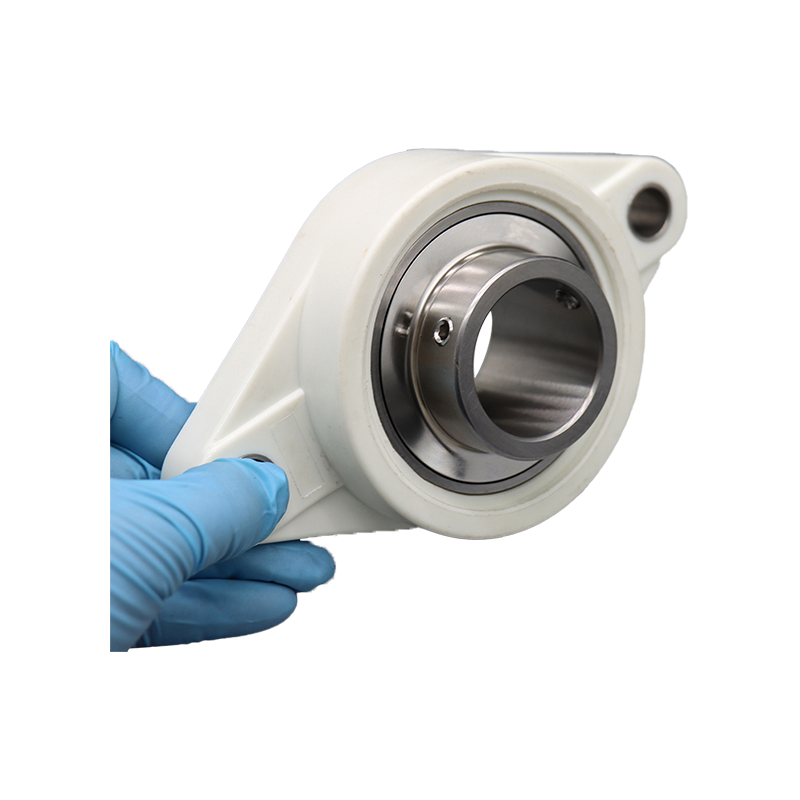

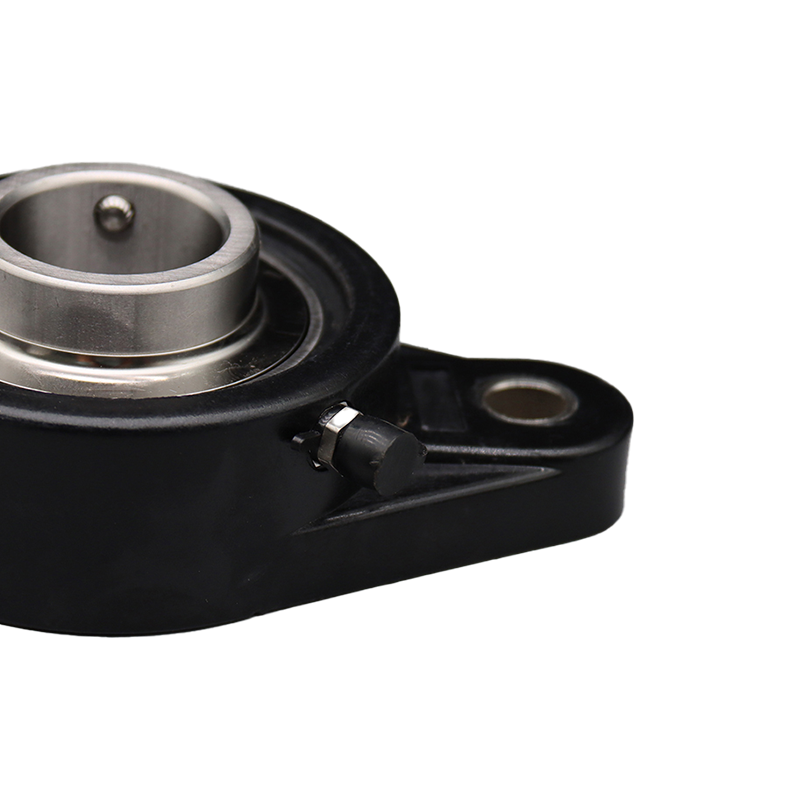

UCFL-serien puteblokklagre - Dual-Bolt flenskonfigurasjon

UCFL-serien med puteblokklagre har et støpejernshus og en sfærisk ytre ring på lagerinnsatsen, designet for applikasjoner som krever justering og robust montering. UCFL-serien har en flenskonfigurasjon med to bolter, som gir stabilitet og lastfordeling i en kompakt formfaktor. Lagerinnsatsen er festet inne i huset med en settskruelås. Dette produktet er konstruert for å møte industrielle standarder, og tilbyr en pålitelig løsning for kraftoverføringssystemer.

Produktegenskaper

• Dual-Bolt Flenshus: UCFL-huset er støpt av høyverdig jern, og gir strukturell integritet og motstand mot deformasjon under belastning. Monteringsmønsteret med to bolter letter sikker og grei installasjon på utstyrsrammer.
• Sfærisk ytre ring: Lagerinnsatsen har en sfærisk ytre diameter, som muliggjør innledende feiljustering av akselen under montering. Denne funksjonen rommer statisk vinkelfeiljustering opp til 2° uten at det går på bekostning av ytelsen.
• Setscrew Locking Mechanism: Den indre ringen av lageret er festet til akselen ved hjelp av to settskruer plassert i en 120° vinkel. Denne låsemetoden sikrer et fast grep på akselen, forhindrer glidning og opprettholder konsentrisiteten under driftsbelastninger.
• Forsmurt og forseglet: Hvert lager er forhåndssmurt med et standardfett for umiddelbar bruk og er utstyrt med kontaktforseglinger for å forhindre forurensningsinntrengning og holde på smøremiddel, noe som forlenger levetiden i ulike driftsmiljøer.

Applikasjonsområder

Dette produktet er en teknisk komponent for bruk i følgende mekaniske systemer og utstyr:

• Transportørsystemer og materialhåndteringsutstyr.
• Landbruksmaskiner, inkludert jordbearbeiding og høsteredskaper.
• Emballasje og tappelinjer.
• Tekstilproduksjonsmaskineri.
• hvac-vifter og industriblåsere.

Vanlige innkjøpsforespørsler

1. Hva er forskjellen mellom UCFL og UCF puteblokklagre, og når skal jeg velge det ene fremfor det andre?

Den primære forskjellen er monteringskonfigurasjonen. The UCFL-serien har et to-bolt, elliptisk flenshus, mens UCF-serien bruker et fire-bolt, firkantet flenshus. UCFL brukes vanligvis i applikasjoner der monteringsplassen er begrenset eller hvor et to-bolts mønster er tilstrekkelig for belastningskravene, for eksempel på vertikale overflater eller maskinrammer. Motsatt gir UCF-serien en mer stabil montering med høyere belastningskapasitet på grunn av fireboltsmønsteret. Utvalget bør være basert på de spesifikke belastningskravene og tilgjengelig monteringsplass for designet ditt. For en detaljert lastanalyse kan vårt tekniske støtteteam hjelpe til med å velge riktig serie og lagerstørrelse.

2. Hvordan bestemmer jeg riktig lagerstørrelse for akselen min og forhindrer for tidlig feil på grunn av feiljustering eller vibrasjon?

Å velge riktig lagerstørrelse, spesielt borediameteren (ID), er avgjørende for å sikre riktig passform på akselen. Dette forhindrer vanlige problemer som lagerkryp eller akselskader. For tidlig feil på grunn av feiljustering reduseres av UCFL-lagerets sfæriske ytre ring, som rommer mindre innledende statisk feiljustering. Imidlertid kan overdreven dynamisk feiljustering eller vibrasjon utover lagerets designkapasitet føre til redusert levetid. For å forhindre dette, beregn applikasjonens faktiske belastning, driftshastighet og temperatur. Du bør også verifisere at akseltoleransen og husboringen er innenfor angitte grenser. For komplekse applikasjoner eller for å validere beregningene dine, se lagerets lastvurderingstabeller eller be om en konsultasjon med en av våre applikasjonsingeniører.
