Tilpasset UCT-serien Puteblokk kulelager Produsent, Fabrikk

UCT-serien

Den UCT Series Pillow Block Kulelager , ofte referert til som oppsamlingsenhetslagere, består av en presisjonsbearbeidet UCT type støpejernshus og et GCR15 kromstål innsatslager med en sfærisk ytre diameter. Denne spesifikke konfigurasjonen er konstruert for å lette spenningsjustering og akseljustering i mekaniske systemer. Huset har en glidespalte på sidene, slik at hele enheten kan bevege seg langs en ramme eller skinne. Denne utformingen brukes grunnleggende for å opprettholde beltestramming eller justere senteravstanden til roterende aksler i transportsystemer og kraftoverføringsenheter.

Send forespørsel

UCT-SERjegEN · STRENGNING · SELVJUSTERING · SLIDEDESIGN

UCT-serien Spenningsenhetsramme med lagerinnsats

justering av ramme-glide sfærisk ytre ring smørenippel utstyrt

Strukturell oppspenningsevne

Den integrerte ramme-slide-designen tillater lineær justering, og sikrer konsistent belte- eller kjedespenning uten å kreve fullstendig demontering av systemet.

Selvjusterende geometri

Det interne innsatslageret i UC-serien har en sfærisk ytre ring som matcher den konkave boringen i huset, og kompenserer for mindre akselfeil eller monteringsunøyaktigheter.

Dynamisk laststyring

Produsert med høykarbon kromlagerstål, gir de indre løpene og kulene jevn lastfordeling under varierende rotasjonshastigheter.

Tetnings- og smøreeffektivitet

Utstyrt med en standard smørenippel og et flerleppetetningssystem, hindrer enheten inntrenging av støv og fuktighet samtidig som den beholder smøremiddel for lengre serviceintervaller.

Tekniske egenskaper

Husmateriale Støpejern / stemplet stål

Type lagerinnsats UC-serien (settskruelåsing)

Skaftdiameterområde 12 mm til 50 mm

Justeringsreise 25 mm til 60 mm

Forseglingssystem Flerleppet filtforsegling

Smørebeslag Standard smørenippel M6 / M8

Vanlige industrielle applikasjonsscenarier

Conveyor Tensioning Systems

Brukes i bakenden av båndtransportører for å justere båndets strekk og forhindre glidning under materialtransport.

Landbruksmaskiner

Ansatt i hogstmaskiner og kornheiser hvor akselposisjonering må kalibreres for ulike avlingstyper.

Tekstil- og emballasjelinjer

Integrert i maskineri som krever presis sporing av belter og kjeder i høyhastighets produksjonsmiljøer.

Industrielle vifter og vifter

Forenkler justeringen av beltedrevne motorenheter for å minimere vibrasjoner og krafttap.

Installasjons- og vedlikeholdsprotokoll

Justeringsverifisering Sørg for at glideskinnene er parallelle og fri for rusk før du monterer UCT-huset for å forhindre binding under justering.

Dreiemomentkalibrering Settskruene må strammes til de angitte momentverdiene for å hindre akselglidning uten å forårsake deformasjon av indre ring.

Smørefrekvens Under standard driftstemperaturer (-20°C til 100°C), bør fett etterfylles basert på driftstimer og støvnivåer i miljøet.

Oppbevaringsbetingelser Enhetene bør lagres i et tørt, temperaturkontrollert miljø i den originale antirustemballasjen for å forhindre atmosfærisk korrosjon av lageroverflatene.

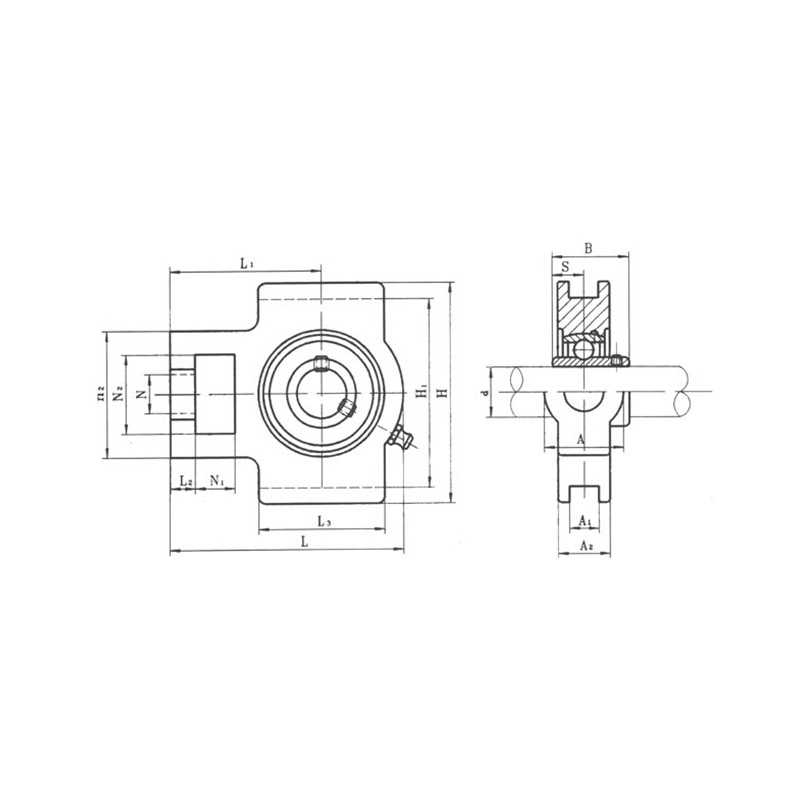

Modell	Størrelse (mm)																Lagertype	Hustype	Vekt (med sete)
Modell	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Lagertype	Hustype	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11

UCT-serien
