GE...LO

GE...LO sfæriske glidelagre er høyytelses lagre som er mye brukt innen maskinteknikk og automatisering. Designet gjør at lagrene tåler belastninger i flere dimensjoner og tilpasser seg komplekse arbeidsmiljøer. Denne serien med lagre er laget av materialer av høy kvalitet og har utmerket slitestyrke og korrosjonsmotstand, noe som effektivt kan forlenge levetiden. I tillegg har GE...LO-lagre selvsmørende egenskaper, reduserer vedlikeholdskostnader og nedetid, og forbedrer utstyrets driftseffektivitet. Dens unike sfæriske kontaktdesign tåler store radiale og aksiale belastninger og er egnet for drift under vibrasjons- og sjokkforhold. Den er mye brukt i romfart, bilproduksjon, metallurgisk utstyr og annet industrielt utstyr for å gi stabil og pålitelig støtte for ulike maskiner.

Send forespørsel

SFERISK PLAIN · BIL · VEDLIKEHOLDSFRI

GE...LO Automatisk girkasse sfærisk glidelager

selvsmørende stål-på-PTFE feilstillingstolerant

GE...LO-seriens sfæriske glidelagre er spesielt konstruert for automatgirapplikasjoner der oscillerende bevegelser, høy belastning og begrenset vedlikeholdstilgang er kritiske faktorer. Lageret har en stål-på-PTFE-kompositt-glideoverflate, og gir vedlikeholdsfri drift med utmerket slitestyrke og lave friksjonskoeffisienter. Den sfæriske indre ringdesignen kompenserer for vinkelforskyvning mellom aksel og hus, og reduserer belastningen på omgivende transmisjonskomponenter. Lageret er forhåndssmurt med et spesialfett som forblir effektivt over et bredt temperaturområde på -40°C til 150°C. LO-betegnelsen indikerer at lageret er utstyrt med et smørespor og hull i den ytre ringen, noe som muliggjør ettersmøring om nødvendig. Vanlige bruksområder inkluderer girvelgerpivoter, koblingsledd og aktuatorfestepunkter i moderne automatiske girkasser.

PTFE kompositt glideflate

Stål-på-PTFE-grensesnitt gir lav friksjon og vedlikeholdsfri drift med utmerket slitestyrke under oscillerende belastninger.

Feiljusteringskompensasjon

Sfærisk indre ring rommer vinkelfeil opp til 6 grader, noe som reduserer belastningen på transmisjonskomponenter og ledd.

Ettersmøringsevne

LO-betegnelsen inkluderer smørespor og hull i ytterringen for valgfri ettersmøring i krevende bruksområder.

Bredt temperaturområde

Fungerer fra -40°C til 150°C, kompatibel med automatgirolje (ATF) og ekstreme termiske syklusforhold.

Tekniske spesifikasjoner

Borediameter 10 mm - 50 mm

Ytre diameter 20 mm - 75 mm

Breddeområde 8 mm - 28 mm

Glideflate Stål-på-PTFE kompositt

Feiljusteringsvinkel Opp til 6 grader

Dynamisk belastningsgrad 12kN - 80kN

Statisk belastningsgrad 25kN - 160kN

Temperaturområde -40°C til 150°C

Smørefunksjon LO (rillehull i ytre ring)

Materiale GCr15 / SAE 52100 med PTFE-belegg

Applikasjonsscenarier

Skiftvelger svinger

Dreiepunkter for girvalgskoblinger i automatisk girkasseventilhus og girmekanismer.

Aktuator monteringspunkter

Støttepunkter for hydrauliske og elektriske aktuatorer som kontrollerer clutch- og girinngrep.

Koblingsledd

Koblingspunkter mellom transmisjonskomponenter som krever begrenset vinkelbevegelse.

Pumpe og ventilenheter

Støtte for hydrauliske pumpetapper og ventiltogkomponenter i automatiske girkasser.

Tekniske forespørsler

Hva betyr LO-betegnelsen i GE...LO-lager?

LO indikerer at lageret er utstyrt med et smørespor og smørehull i den ytre ringen. Dette gir mulighet for ettersmøring under serviceintervaller hvis applikasjonen krever utvidede vedlikeholdssykluser eller hvis lageret er utsatt for høye forurensningsnivåer.

Hva er den typiske levetiden til GE...LO-lagre?

Under normale driftsforhold med riktig innretting og belastning, gir GE...LO-lagre en levetid på over 500 000 oscillasjonssykluser. PTFE-kompositt-glideoverflaten gir utmerket slitestyrke og opprettholder lav friksjon over lagerets levetid.

Kan GE...LO-lagre fungere uten ettersmøring?

Ja, PTFE-kompositt-glideoverflaten gir iboende smøring, noe som gjør lageret vedlikeholdsfritt for de fleste bruksområder. LO-funksjonen er en valgfri funksjon for alvorlige driftsforhold, ikke et krav for normal service.

Hva er den maksimale feiljusteringsvinkelen for GE...LO-lagre?

GE...LO-lagre kan ta imot vinkelfeil opp til 6 grader mellom akselen og huset. Overskridelse av denne grensen kan forårsake kantbelastning og redusere lagerytelse og levetid.

Skafthardhet

Anbefalt akselhardhet er 58-62 HRC med overflateruhet Ra ≤ 0,4 µm for optimal PTFE-komposittytelse.

Husboringstoleranse

Anbefalt hustoleranse er H7 for standardapplikasjoner. Sørg for at boringen er fri for grader og skarpe kanter.

Smørekompatibilitet

PTFE-kompositt er kompatibel med de fleste automatgiroljer. Unngå løsemidler og aggressive kjemikalier som kan skade PTFE-laget.

Oppbevaring

Oppbevares i originalemballasje i et rent, tørt miljø. Unngå eksponering for støv og forurensninger som kan legges inn i PTFE-overflaten.

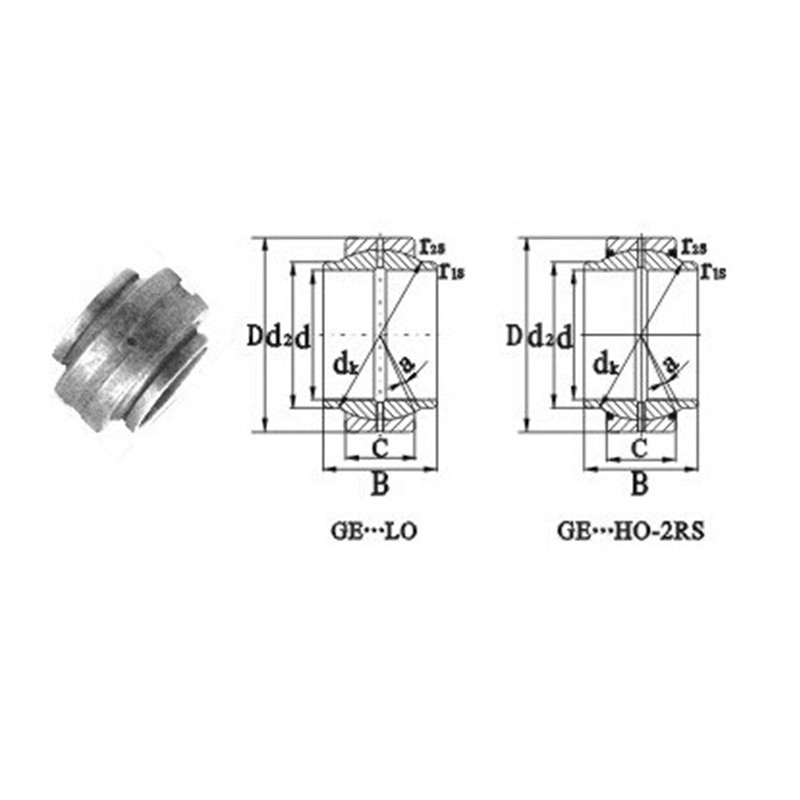

Betegnelse	Dimensjoner (mm)								α· ≈	Lastvurderinger (KN)		Vekt (kg)
Betegnelse	d	d2 min	D	B	C	dk	r1s min	r2s min	α· ≈	C	CO	Vekt (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4
