23200-serien sfærisk rullelager

Det sfæriske rullelageret i 23200-serien tar imot radielle belastninger og toveis aksiale belastninger gjennom sin dobbeltrads symmetriske rullekonfigurasjon. Den ytre ringen har en sfærisk løpebane som muliggjør selvjustering, og kompenserer for vinkelfeil mellom aksel og hus. Denne serien har en optimalisert rullegeometri med et maskinert messing- eller stålbur som opprettholder rulleavstand under varierende belastningsforhold. Lageret fungerer innenfor et temperaturområde på -30°C til 150°C for standard stålholdere. Hver enhet inkluderer en logaritmisk profil på ruller og løpebaner for å redusere kantspenninger. Den interne klaringsgruppen CN er standard, med C3 og C4 tilgjengelig etter spesifikasjon. Lastvurderinger følger ISO 281-beregningsmetoder.

Kjernefordeler

Feiljustering opp til 2 grader under statiske forhold eller 1,5 grader under dynamisk drift
Dobbeltrads valsearrangement fordeler radielle belastninger over to kontaktlinjer
Utskiftbare dimensjonsparametere i henhold til ISO 15:2017-standarden
Gjennomherdet lagerstål med 58-62 HRC overflatehardhet
Avtakbar innerring for montering på sylindriske eller koniske adapterhylser

Produktegenskaper

Borediameterområde	40 mm til 200 mm
Ytre diameterområde	80 mm til 420 mm
Breddeområde	23 mm til 138 mm
Dynamisk belastningsgrad (C)	98 kN til 1680 kN
Statisk belastningsgrad (C0)	127 kN til 2360 kN
Begrensende hastighet (fett)	2000 rpm til 5000 rpm
Begrensende hastighet (olje)	2600 rpm til 6700 rpm
Alternativer for burmateriale	Messing, stål, polyamid
Interne klareringsklasser	CN, C3, C4

Applikasjonsscenarier

Vibrerende skjermer og eksentriske drev i aggregatbehandling
Industrielle girkasser med krav til akselavbøyning
Vindturbinens hovedaksler og gir-/stigningsmekanismer
Papirproduksjonsruller og tørkesylindere
Gruvetransportører med lange akselspenn
Utstyr for kontinuerlig støping av stålverk

Ofte stilte spørsmål

Hvilken smøremetode gjelder for 23200-serien?

Fettsmøring med NLGI grad 2 eller 3 litiumkomplekssåpe er standard for hastigheter under 70 % av begrensende hastighet. Oljesirkulasjon eller oljebadsmøring gjelder når driftstemperaturer overstiger 100°C eller hastigheter nærmer seg grenseverdien.

Hvordan velge riktig intern klaring?

CN-klaring passer til normale driftstemperaturer mellom 20°C og 80°C med stålaksler. C3-klaring gjelder når temperaturforskjellen mellom indre ring og hus overstiger 15°C eller når interferenspasningen overstiger 0,05 % av akseldiameteren.

Hva indikerer at lagerutskiftning er nødvendig?

Økning i driftsvibrasjonsamplitude som overstiger ISO 10816-3-terskler, økning i lagerhustemperatur over 95°C under konstant belastning, eller hørbar metallisk sliping under rotasjon.

Forholdsregler ved installasjon

Monteringsmetode

Bruk induksjonsvarmer for å utvide den indre ringen jevnt. Maksimal oppvarmingstemperatur begrenset til 110°C for standard lagerstål. Ikke overskrid 120°C for å unngå tempereringseffekter på hardheten.

Anbefalt akseltilpasning

For roterende akselapplikasjoner, bruk interferenspasning med f6- eller m6-toleranse. For stasjonære akselapplikasjoner, bruk h6 eller h7 overgangspasning. Husboringstoleranse anbefales som H7 for delte hus eller P6 for solide hus.

Smøreintervall

Smør på nytt hver 1000. driftstime eller tremånedersperiode under normale forhold. For omgivelsestemperaturer over 70°C, reduser ettersmøringsintervallet til 500 timer.

Lagringsforhold

Oppbevares i originalemballasje med korrosjonshemmere intakt. Luftfuktighet under 65 % RF, temperaturområde 0°C til 40°C. Unngå å stable mer enn tre paller.

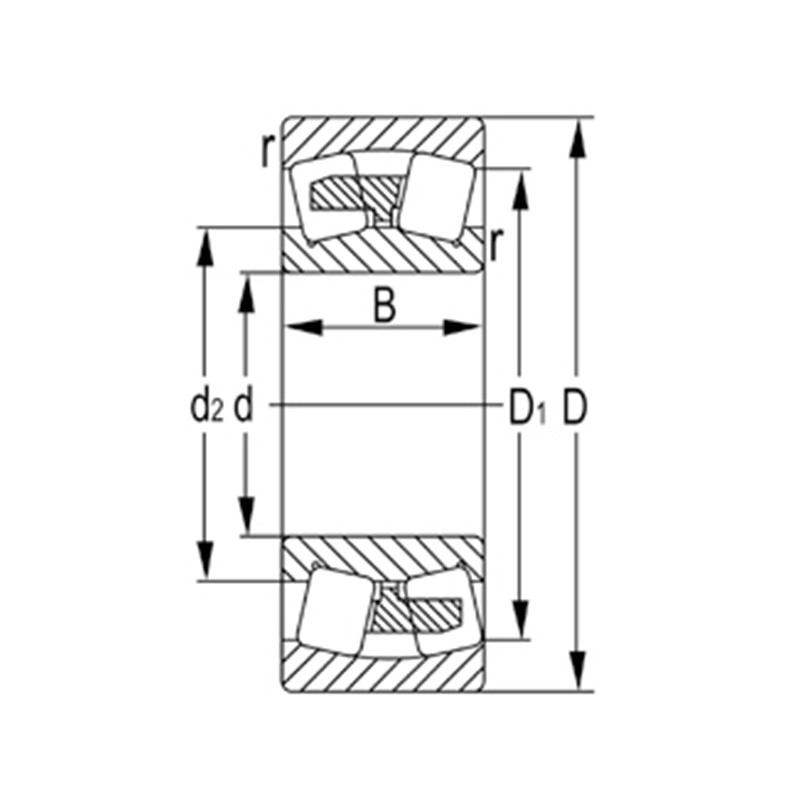

Betegnelse	Hovedmål (mm)				Grunnleggende lastvurderinger (KN)		Begrenset hastighet (rpm)		Vekt
Betegnelse	d	D	B	rs min	Dynamisk (Cr)	Statisk (Cor)	Fett	Olje	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
