LM Series Standard lineær skyvelager er en lineær bevegelseskomponent med høy ytelse som er mye brukt i forskjellige mekaniske og automatiseringsutstyr. Denne serien med lagre er laget av stål av høy kvalitet og har utmerket slitemotstand og korrosjonsmotstand, og tåler høye belastninger og hastigheter. Den strukturelle utformingen gjør installasjonen enkel og er kompatibel med forskjellige guideskinnssystemer for å sikre glatthet og nøyaktighet av lineær bevegelse. De indre og ytre ringene av LM-serielager er presisjonsmaskinert og matchet med baller av høy kvalitet for å redusere friksjonen og forbedre driftseffektiviteten. I tillegg har denne serien med lagre god temperaturtilpasningsevne og antiforurensningsevner, og er egnet for å jobbe i tøffe miljøer. De er ideelle valg for industriell automatisering, roboter, CNC -maskinverktøy og andre felt. Gjennom rimelig vedlikehold og vedlikehold kan levetiden til LM -serielager utvides betydelig, noe som sikrer stabil drift av utstyret.
De LM Series Automatic Transmission Standard lineær kulelager er konstruert for jevn, presis lineær bevegelse i krevende industrielle applikasjoner. Som en kritisk komponent i automatiserte systemer gir våre lineære lagre eksepsjonell ytelse med minimal friksjon.
| Parameter | Spesifikasjon |
|---|---|
| Material | Krombærende stål med høyt karbon |
| Lastekapasitet | Dynamisk: 1,96KN, statisk: 3,92KN |
| Driftstemperatur | -20 ° C til 120 ° C. |
| Presisjonsklasse | P0, P6, P5 tilgjengelig |
| Standardstørrelser | LM6UU til LM50UU |
| Tetningstype | Dobbeltskjermet eller gummipasserte alternativer |
Vår LM -serie lineære kulelager er mye brukt i:
Sammenlignet med konvensjonelle lineære lagre, LM Series Automatic Transmission Standard Tilbud:
De LM -serie lineære bevegelseslager er kompatible med standard shafting og kan erstatte de fleste OEM -lineære lagerenheter. Lagrene våre har:
Tilgjengelig i standardstørrelser fra LM6UU til LM50UU. Tilpassede konfigurasjoner tilgjengelig for spesialiserte applikasjoner i Automatiske overføringssystemer og industriell automatisering.

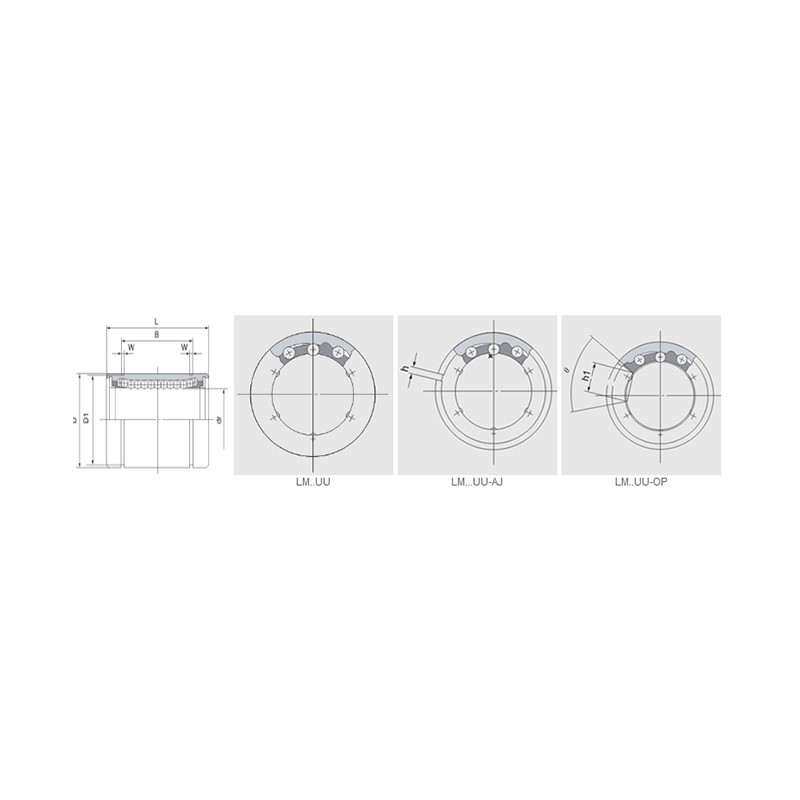

Produktparametere
| Harpiksholder | Nominell akseldiameter | dr | Store dimensjoner og toleranse | Eksentrisitet | Radial clearance (maks) | Grunnleggende belastningsvurdering (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM… uu | Ballkrets | Vekt (kg) | LM… UU-AJ | Ballkrets | Vekt | LM… uu-op | Ballkrets | Vekt (kg) | mm | mm | Toleranse | Toleranse | D mm | Toleranse (μm) | L mm | Toleranse (μm) | B mm | Toleranse (μm) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Presisjon | Høy | Dynamisk | Statisk | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| LM8SUU | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | LM10UU-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | LM12UU-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | Lm13uu-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | LM16UU-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | LM20UU-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | Lm25uu-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | LM30UU-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | LM35UU-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | LM40UU-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | LM50UU-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | LM60UU-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | LM80UU-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-op | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-op | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
