31300-serien

Den 31300-serien konisk rullelager er et høypresisjons separerbart lager designet for å håndtere samtidige radielle og aksiale belastninger. Denne serien har en brattere kontaktvinkel sammenlignet med standard koniske lagre, spesielt konstruert for å gi forbedret aksial lastbærende kapasitet. Sammenstillingen består av fire innbyrdes avhengige komponenter: den indre ringen (kjeglen), den ytre ringen (koppen), koniske ruller og et bur av vindutypen. Den indre geometrien er matematisk optimalisert slik at de koniske overflatene på rullene og løpebanene møtes i en felles apex på lageraksen, noe som sikrer ekte rullebevegelse og lav friksjon under høyhastighetsdrift.

Send forespørsel

31300-SERIEN · KONISK RULLE · BRUTT VINKEL

Høy skyvekapasitet

31300-serien koniske rullelager

aksial skyvekraft forbedret kopp / kjegle kan separeres logaritmisk rulleprofil

Forbedret aksial skyvekapasitet

Den økte brattheten til 31300-seriens vinkel gjør at lageret kan støtte betydelige skyvebelastninger i én retning samtidig som den opprettholder radiell stabilitet.

Separerbar komponentdesign

Koppen og kjeglemonteringene er uavhengige, noe som letter forenklet monterings-, demonterings- og vedlikeholdsinspeksjonsprotokoller i industrihus.

Lastdistribusjonsnøyaktighet

Den logaritmiske rulleprofilen reduserer kantspenninger ved kontaktpunktene for rulle/løpebane, og forlenger levetiden under tunge forhold.

Lav driftsfriksjon

Presisjonsslipte løpebaner og optimalisert overflatefinish minimerer varmeutvikling og nedbrytning av smøremiddel under kontinuerlig rotasjon.

Tekniske parametere

Borediameterområde 30 mm - 150 mm

Ytre diameterområde 65 mm - 225 mm

Breddeområde 18 mm - 45 mm

Kontaktvinkel Design i bratt vinkel

Dynamisk belastningsgrad 42kN - 280kN

Presisjonsklasse P0 / P6 / P5

Materialee og bur

Material GCr15 / SAE 52100

Type bur Presset stål / bearbeidet messing

Varmestabilisering Opptil 150°C kontinuerlig

Intern klarering C0 / C3 / C4

Logaritmisk profil Valseender optimalisert

Primære applikasjonsfelt

Drivlinjer for biler

Integrert i differensialenheter, pinjongaksler og transmisjonssystemer som krever stiv aksial støtte.

Tungt maskineri

Brukes i anleggsutstyr, landbruksmaskiner og gruvetransportører for å håndtere kombinerte lastpåkjenninger.

Industrielle girkasser

Brukes i reduksjonsgir hvor høyt dreiemoment og aksialtrykk er tilstede under kraftoverføring.

Maskinverktøyspindler

Gir rotasjonsnøyaktighet og stivhet i industrielt prosessutstyr.

Installasjons- og vedlikeholdsprotokoller

Klareringsjustering Under installasjonen må den aksiale klaringen eller forspenningen stilles inn riktig. Feil justering kan føre til for tidlig tretthet eller for høye driftstemperaturer.

Smørekompatibilitet Sørg for at smøremiddelet (fett eller olje) er kompatibelt med driftstemperaturen og hastigheten. Mineralbaserte eller syntetiske smøremidler må nå alle kontaktflater før oppstart.

Oppbevaringsbetingelser Lagre bør oppbevares i et tørt, vibrasjonsfritt miljø i sin originale fukttette emballasje. Omgivelsestemperaturen bør forbli stabil for å forhindre kondensering og påfølgende oksidasjon.

Forebygging av kontaminering Oppretthold et rent monteringsmiljø. Faste partikler som kommer inn i løpebanene kan forårsake fordypninger, noe som fører til overflatespalting og lagersvikt.

Håndterings- og sikkerhetsindikatorer

Unngå direkte støt på lagerringene under installasjonen; bruk spesialiserte induksjonsvarmer eller pressverktøy for montering. Overvåk regelmessig vibrasjonssignaturer og termisk utgang i løpet av den første innkjøringsperioden for å verifisere integriteten til setet og justeringen. Beskyttende anti-korrosjonsoljer påført på fabrikken bør ikke fjernes med mindre det spesifikke smøresystemet krever en spesialisert basisolje.

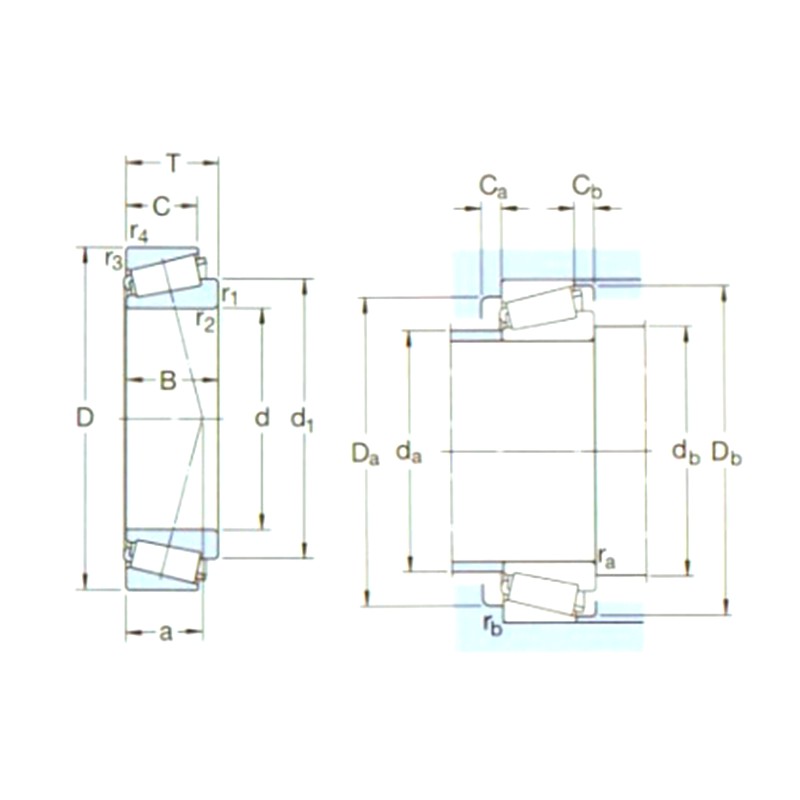

Betegnelse	Hoveddimensjoner (mm)			Grunnleggende belastningsklasser (KN)		Pu	Hastighetskarakterer (rpm)		Vekt (Kg)	ISO335	Dimensjoner （mm）							Abutment og filetdimensjoner （mm）									Verdi
Betegnelse	d1	D	B	dyc(Cr)	stc(Cor)	Pu	Hastighetsvurderinger	Begrensende hastighet	Vekt (Kg)	Dimensjoner (ABMA)	d	d1～	B	C	r1,2(min)	r3,4(min)	a	da(maks)	db(min)	Da(min)	Da(maks)	Db(min)	Ca(min)	Cb(min)	ra(maks)	rb(maks)	e	Y	Yo
31305J2	25	62	18,25	38	40	4,4	7500	11000	0,26	7FB	25	45,8	17	13	1,5	1,5	20	34	32	47	55	59	3	5	1,5	1,5	0,83	0,72	0,4
31306J2/Q	30	72	20,75	55	50	5,7	7500	9500	0,39	7FB	30	52,7	19	14	1,5	1,5	22	40	37	55	65	68	3	6,5	1,5	1,5	0,83	0,72	0,4
31307J2/Q	35	80	22,75	71	67	7,8	6300	8500	0,52	7FB	35	59,6	21	15	2	1,5	25	45	44	62	71	76	3	7,5	2	1,5	0,83	0,72	0,4
31308J2/QCL7C	40	90	25,25	85	81,5	9,5	5600	7500	0,72	7FB	40	67,1	23	17	2	1,5	28	51	49	71	81	86	3	8	2	1,5	0,83	0,72	0,4
31309J2/QCL7C	45	100	27,25	106	102	12,5	5000	6700	0,95	7FB	45	74,7	25	18	2	1,5	31	57	53	79	91	95	4	9	2	1,5	0,83	0,72	0,4
31310J2/QCL7C	50	110	29,25	122	120	14,3	4500	6000	1,20	7FB	50	81,5	27	19	2,5	2	34	62	60	87	100	104	4	10	2	2	0,83	0,72	0,4
31311J2/QCL7C	55	120	31,5	140	137	16,6	4300	5600	1,55	7FB	55	88,4	29	21	2,5	2	37	68	65	94	112	113	4	10,5	2	2	0,83	0,72	0,4
31312J2/QCL7C	60	130	33,5	166	166	20,4	3800	5300	1,90	7FB	60	95,9	31	22	3	2,5	39	74	72	103	118	123	5	11,5	2,5	2	0,83	0,72	0,4
31313J2/QCL7C	65	140	36	190	193	23,6	3600	4800	2,35	7 GB	65	103	33	23	3	2,5	42	80	77	111	128	132	5	13	2,5	2	0,83	0,72	0,4
31314J2/QCL7C	70	150	38	216	220	27	3400	4500	2,95	7 GB	70	110	35	25	3	2,5	45	85	82	118	138	141	5	13	2,5	2	0,83	0,72	0,4
31315J2/QCL7C	75	160	40	240	245	29	3200	4300	3,50	7 GB	75	116	37	26	3	2,5	48	91	87	127	148	151	6	14	2,5	2	0,83	0,72	0,4
31316J1/QCL7C	80	170	42,5	260	265	32	3000	4000	4,05	7 GB	80	124	39	27	3	2,5	52	97	92	134	158	159	6	15,5	2,5	2	0,83	0,72	0,4
31317J2	85	180	44,5	242	285	33,5	2600	3800	4,60	7 GB	85	131	41	28	4	3	55	103	99	143	166	169	6	16,5	3	2,5	0,83	0,72	0,4
31318J2	90	190	46,5	264	315	36,5	2400	3400	5,90	7 GB	90	138	43	30	4	3	57	109	105	151	176	179	5	16,5	3	2,5	0,83	0,72	0,4
31319J2	95	200	49,5	292	355	39	2400	3400	6,95	7 GB	95	145	45	32	4	3	60	114	110	157	186	187	5	17,5	3	2,5	0,83	0,72	0,4
31320XJ2/CL7CVQ051	100	215	56,5	430	465	51	2400	3000	8,60	7 GB	100	158	51	35	4	3	65	121	115	168	201	202	7	21,5	3	2,5	0,83	0,72	0,4
31322XJ2	110	240	63	457	585	62	1900	2800	12,0	7 GB	110	176	57	38	4	3	72	135	125	188	226	224	7	25	3	2,5	0,83	0,72	0,4
31324XJ2	120	260	68	539	695	73,5	1700	2400	15,5	7 GB	120	190	62	42	4	3	78	145	135	203	245	244	9	26	3	2,5	0,83	0,72	0,4
31326XJ2	130	280	72	605	780	81,5	1600	2400	18,5	7 GB	130	204	66	44	5	4	84	157	150	218	263	261	8	28	4	3	0,83	0,72	0,4
31328XJ2	140	300	77	693	900	88	1500	2200	24,5	7 GB	140	219	70	47	5	4	90	169	160	235	283	280	9	30	4	3	0,83	0,72	0,4
31330XJ2	150	320	82	781	1020	100	1400	2000	29,5	7 GB	150	234	75	50	5	4	96	181	170	251	303	300	9	32	4	3	0,83	0,72	0,4
