Tilpasset Stor størrelse serie Skyv sfærisk rullelager Produsent, Fabrikk

Stor størrelse serie

Den Sfærisk rullelager i stor størrelse serie er en spesialisert kraftig roterende komponent designet for å håndtere betydelige aksiale belastninger samtidig som den tar imot radielle krefter. Denne lagerserien har en løpebanegeometri der rullene er skråstilt i en bestemt vinkel til lageraksen, slik at lasten kan overføres fra en løpebane til en annen i en definert kontaktvinkel. Den sfæriske konturen til rullene og den tilsvarende krumningen til husskiven gjør disse lagrene selvjusterende, noe som betyr at de kan kompensere for akselavbøyning eller monteringsfeil uten å øke intern friksjon. Disse storskala enhetene er produsert av høyrent lagerstål og ofte utstyrt med maskinert messing- eller stålbur, og er avgjørende for å opprettholde mekanisk integritet i industrimiljøer med høyt dreiemoment og lav til middels hastighet.

Send forespørsel

THRUST SFERISK RULLE · HEAVY DUTY · SELVINNSTILLENDE

Stor størrelse serie

Stor størrelse serie Thrust Spherical Roller Bearing

200 mm til 1000 mm borediameter · kombinert laststøtte · ekstrem skyvekapasitet

Selvjusteringsevne

Den interne utformingen tillater vinkelforskyvning mellom akselen og huset, og forhindrer kantbelastning på rullene.

Høy aksial belastningstetthet

Det store kontaktområdet mellom ruller og løpebaner støtter ekstreme skyvekapasiteter i kraftig vertikal og horisontal akseling.

Kombinert lastestøtte

I motsetning til standard trykklager, kan den sfæriske rullekonfigurasjonen tåle radielle belastninger på opptil 55 % av den samtidige aksiale belastningen.

Termisk stabilitet

Konstruerte interne klaringer og spesialiserte overflatefinisher letter dannelsen av en konsistent smørefilm, noe som reduserer varmeutviklingen under kontinuerlig drift.

Produktegenskaper

Materialsammensetning GCR15SiMn / GCr15 høykarbon kromstål

Borediameterområde 200 mm til 1000 mm (stor størrelseskategori)

Burtype Maskinert messing (M) / ståltype (J)

Presisjonsgrad P6 / P5 / P4 (ISO-standard)

Driftstemperatur -30°C til 200°C (avhengig av smøremiddel og varmebehandling)

Smøring Oljebad / sirkulerende olje / høytrykksfett

Primære applikasjonsscenarier

Vannkraftproduksjon

Brukes i vertikale generatorer og turbintrykkblokker for å støtte vekten av den roterende enheten.

Ekstraktiv metallurgi

Integrert i knusere, pulveriseringsmaskiner og roterende ovner der det oppstår kraftige vibrasjoner og aksiale støt.

Marine Engineering

Støtte propelltrykkblokker og kraftig dekksmaskineri i store maritime fartøyer.

Tungt løfteutstyr

Brukes i kransvinger og oljeboresvivler som krever høy strukturell stivhet under statiske og dynamiske belastninger.

◆

Lagring og konservering

Lagre må lagres i sin originale VCI-emballasje (Vapor Corrosion Inhibitor) i horisontal posisjon for å unngå intern deformasjon. Lagringsområdet bør holde en konstant temperatur og en relativ fuktighet på 60 % eller lavere. Unngå å pakke ut enheten frem til installasjonsøyeblikket for å forhindre overflateoksidasjon.

■

Installasjons- og smørekrav

Monteringskraft Bruk hydrauliske muttere eller induksjonsvarmer for store installasjoner for å sikre at lageret sitter jevnt mot akselskulderen.

Justeringsverifisering Mens lageret er selvjusterende, må for stor tilt som overskrider designgrensen (vanligvis 1° til 3°) korrigeres for å sikre optimal lastfordeling.

Valg av smøremiddel Bruk høyviskøse oljer eller fett med ekstremt trykk (EP) tilsetningsstoffer for å opprettholde et separasjonslag mellom valser og løpebaner under kraftig trykk.

Første oppstart Utfør en "innkjøringsperiode" med sakte rotasjon for å la smøremiddelet sirkulere gjennom det store valsesettet før det påføres full driftsbelastning.

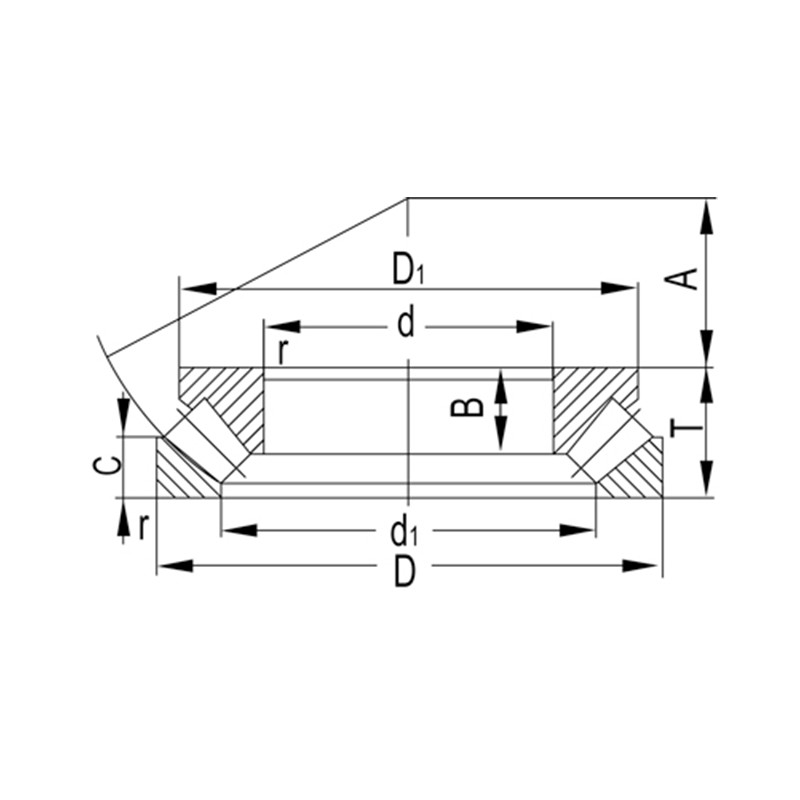

Betegnelse	Hovedmål (mm)									Grunnleggende lastvurderinger (KN)		Begrenset hastighet (rpm)		Vekt
Betegnelse	d	D	T	d1	D1	B	C	A	r(min)	Dynamisk (Cr)	Statisk (Cor)	Fett	Olje	(kg)
29340	200	340	85	261	318	29	41	116	4	1200	2330	700	950	34
29340K	200	340	85	261	318	54.5	41	116	4	1200	2330	700	950	34
29440	200	400	122	267.5	360	44	56.7	122	5	2270	4300	600	800	83.5
29344	220	360	85	277.5	330	29	40.7	125	4	1390	2800	670	900	28.6
29348	240	380	85	298.5	360	29	1.7	135	4	1610	6100	600	800	35.4
29448	240	440	122	316	400	43	60	142	6	2920	10100	530	750	96.1
29256	280	380	60	322.5	364	19	29.5	150	2.1	895	2130	700	1000	21.7
29468	340	620	170	449.5	560	61	80	201	7.5	4550	9750	500	700	218
29376	380	600	132	475	561	44	61.4	216	6	3280	15200	450	650	129
29280	400	540	85	460	510	27	42	212	4	1720	4700	500	700	64.6
29380	400	620	132	489	582	44	64.7	225	6	3500	16800	440	620	153
29384	420	650	140	514.5	610	48	6.8	235	6	3800	17900	420	600	175
29292	460	620	95	525.5	590	30	49.4	245	5	2280	12900	400	580	74.7
292/500	500	670	103	572	640	33	50.5	268	5	2550	14600	380	540	117
294/500	500	870	224	648	790	81	106	290	9.5	8550	39500	320	460	589
292/530	530	710	109	640	680	35	54	288	5	2830	1660	350	500	118
292/560	560	750	115	640	715	40	56.8	302	5	3100	8600	360	480	131
292/800	800	1060	155	907.5	1010	50	80	426	7.5	5650	36000	240	340	343
292/1060	1060	1400	206	1208	1335	66	100	566	9.5	9600	62000	180	260	767
9069430	150	300	90	220	270	60	48	69	4.7	995	1710	630	900	27.3
9069432	160	320	95	234	275	61	53	74	4.7	1000	1720	560	800	33.3
9069434	170	340	103	242	310	71	48	104	3	1210	2130	530	750	40.7
9069336	180	300	73C	230	276	50	35	103	4.7	885	3000	630	900	19.4
9069436	180	360	109	265	308	67	58	82	2	1210	2130	750	750	42.3
9069244	220	300	48	260	286	31	24	117	6	440	910	850	1300	7.92
9069448	240	440	122	330	400	78	59	142	3.7	1920	3550	75	750	74.5
9069252	260	360	60	302	335	38	30	139	2.1	725	1550	530	750	15.7
9069356	280	440	95	348	413	64	46	158	5	1450	6060	530	750	49.1
9069268	340	460	73	388	438	48	36	204	3	1140	2440	530	750	31.4
9069284	420	580	95	489	548	62	46	251	4.7	1870	4150	-	560	78.9
90692/630	630	850	132	728	800	86	65	338	6	3250	8350	-	300	231
90692710	710	950	145	805	895	92	75	380	6	3600	12000	-	240	279
90694/750	750	1280	315	972	1152	160	158	448	15	13500	3100	-	100	1340
